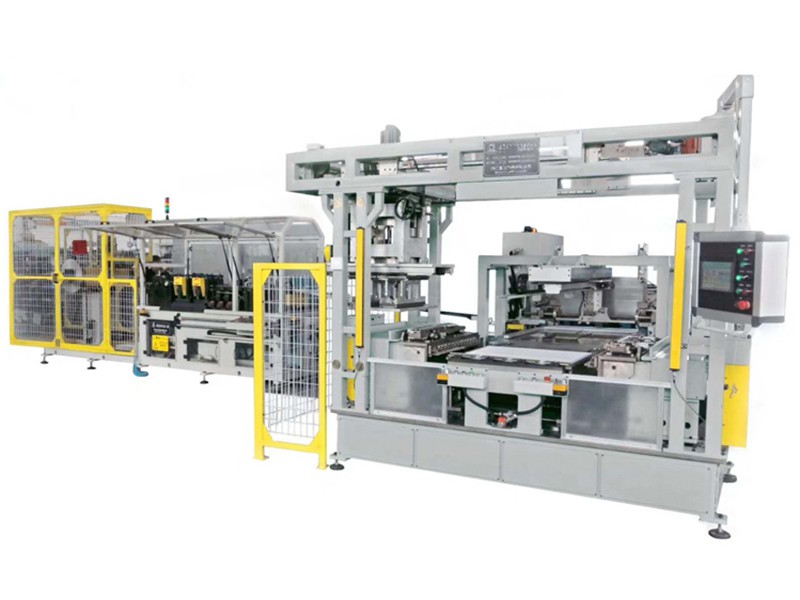

Machine d’assemblage de noyaux de chauffage
La machine d’assemblage de noyaux de chauffage produit des noyaux (également appelés matrices) pour chauffages, radiateurs et condenseurs de voiture. La machine comprend une machine à laminer pour ailettes à haute vitesse, un système de chargement automatique des tubes, un système automatique de juxtaposition des tubes et ailettes, et une machine d’assemblage automatisé de chauffages.
Caractéristiques
- Machine automatisée combinant l’installation des ailettes et tubes avec l’assemblage du noyau
- Déposez manuellement les tubes dans le bac d’entrée et laissez la machine les charger automatiquement
- Connecté à un laminoir pour ailettes, juxtaposition automatique des ailettes et tubes
- Une fois installés, la machine envoie automatiquement les ailettes et les tubes dans la station d’assemblage du noyau
- Assemblage automatique des côtés du noyau, installation du noyau et des tuyaux collecteurs.
- Adapté à une grande diversité de chauffages/condenseurs
Donnée technique
- Longueur des tubes (largeur du noyau) 400-900mm
- Longueur des tuyaux collecteurs (hauteur du noyau) 300-600mm
- Nombre de tubes 30-90
- Largeur des tubes 12, 16, 18, 20mm
- Epaisseur des tubes Personnalisable
- Système automatique de chargement des tubes (Capacité du bac d’entrée) 160 pièces/bac
- Système automatique de chargement des tubes (Capacité de l’appareil de charge des bacs d’entrée) 30 bacs
- Vitesse de vissage pour l’appareil de juxtaposition ≤1 second (un tube + une ailette)
- Largeur des ailettes Même largeur que le tube
- Distance entre ailette et sommet du noyau 10mm
- Précision de l’assemblage du noyau (Longueur & hauteur) ± 1mm
- Précision de l’assemblage du noyau (Longueur diagonale) ±1.5mm
- Vitesse de production Plus de 60 noyaux /heure
- Vitesse de changement de la taille des noyaux Moins de 30 minutes
- Puissance totale du moteur 20kW
- Source d’air 0.6~0.8MPa
- Dimension de la machine (L x l x h) 3600 x 1500 x 1200mm
Composants de la machine d’assemblage de noyaux de chauffage
-

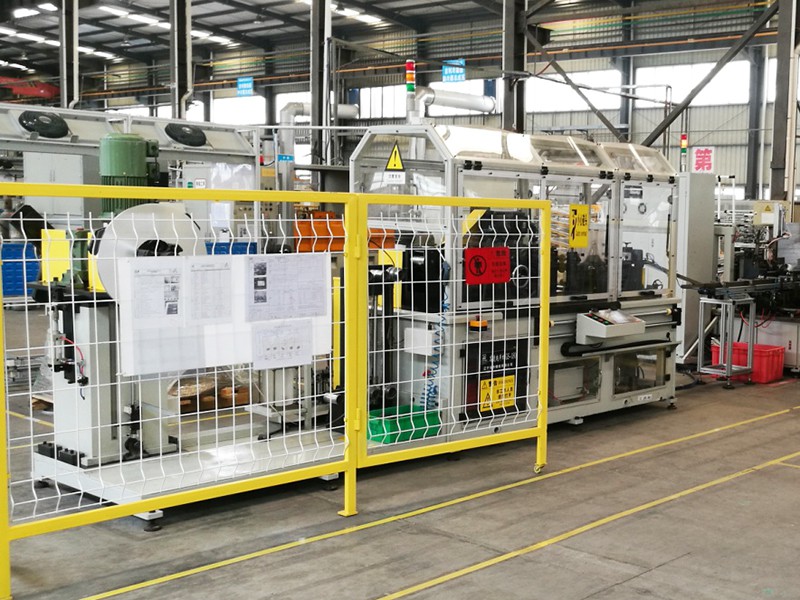

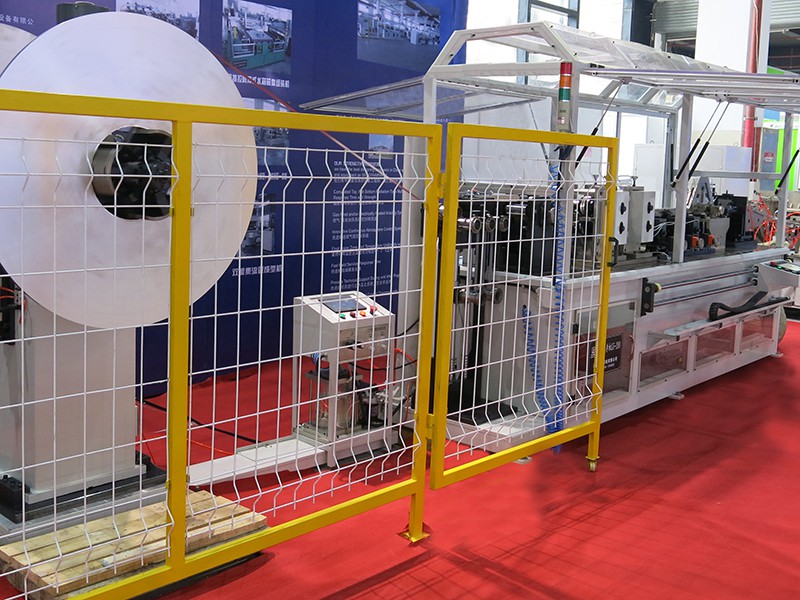

Une machine à laminer pour ailettes à vitesse moyenne entièrement automatisé -
Système de dispersion de liquide lubrifiant (un distributeur supérieur et un distributeur inférieur) -

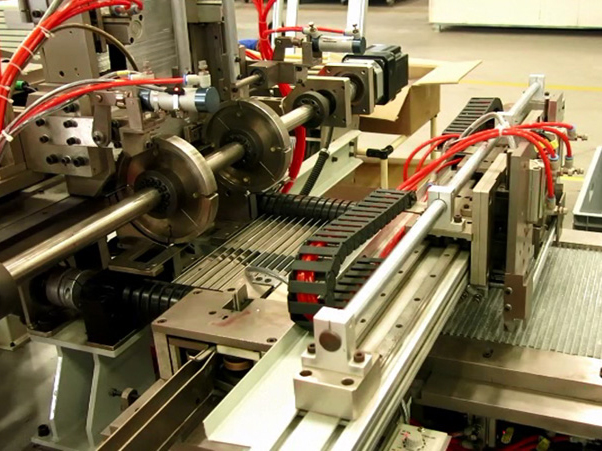

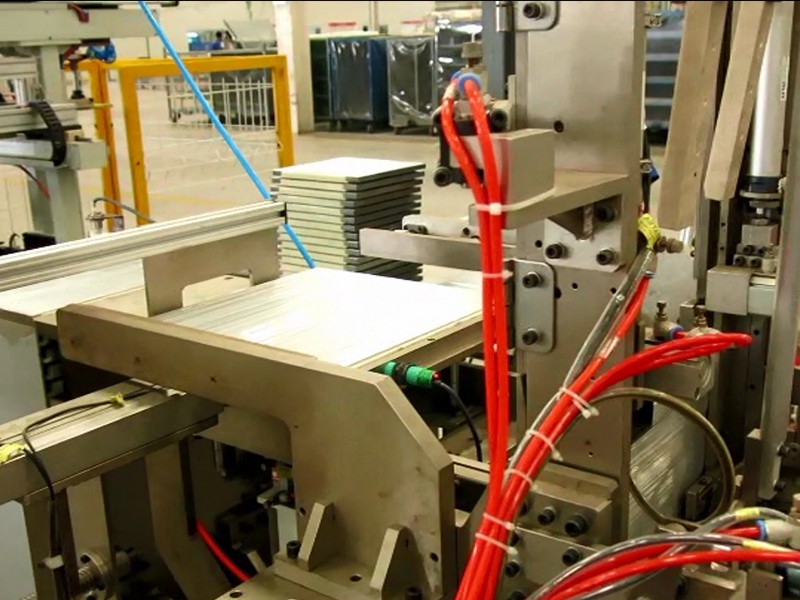

Système d’installation automatique des tubes -
Système de juxtaposition automatique des tubes et ailettes -

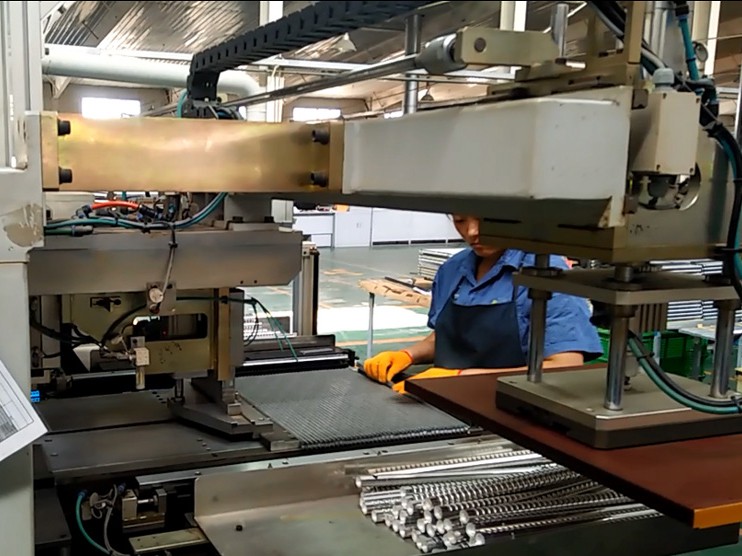

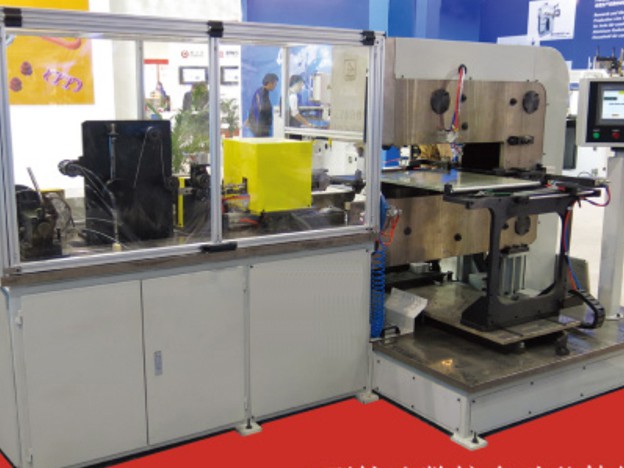

Machine automatique d’assemblage du noyau -
Machine automatique de connexion des câbles du noyau (optionnel)
