Machine de poinçonnage,Machine de découpe,Machine de cintrage des barres de puissance,Laminoirs

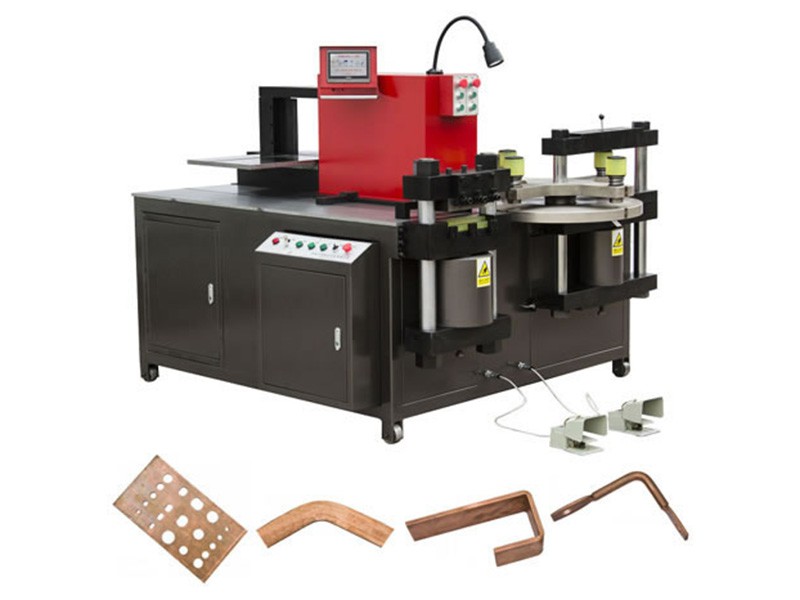

Machine de poinçonnage,de découpe et de cintrage des barres de puissance

Cette machine est spéciale à usiner les barres de puissances dans l'alimentation électrique,les appareils électriques de haute ou basse tension. Elle a groupé les fonctions suivantes en un : poinçonnage,découpe et cintrage.

Configuration principale

Moteurs d'entraînement principaux chinois
Pompe d'huile de Taiwan
Vannes électromagnétiques et soupapes trop-plein de Taiwan
Relais : Schneider
Contacteurs : Schneider
Autres composants électriques de Chine
PLC,écran tactile,grating ruler (pour type NC): Mitsubishi (Japon)

Formulaire de demande

Donnée technique

Article		303C-1/3	303TZ	503TZ	803TZ
Force nominale (KN)		300	300	500	800
Épaisseur de barre omnibus maximum (mm)		12	12	16	20
Largeur de barre ommnibus maximum (mm)		160	160	200	260
Diamètre de trou adéquat (mm)		Φ4.3-Φ25	Φ4.3-Φ25	Φ4.3-Φ32	Φ4.3-Φ36
Largeur de cintrage vertical maximum (mm)		120	120	120	120
Angle de cintrage minimum		90°	90°	90°	90°
Dimensions (mm)	L	1500	1700	1820	2150
	l	1150	1350	1550	1750
	H	1170	1500	1465	1450
Poids (kg)		1170/1270	1390	1590	1970
