Machine de pliage du cadre en fil

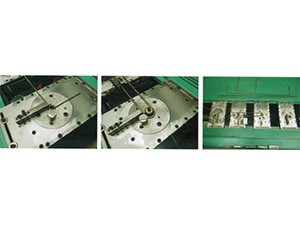

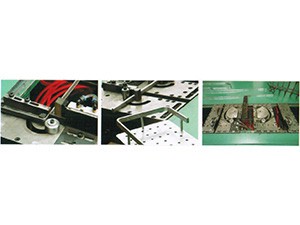

La machine de pilage du cadre en fil emploie les énergies pneumatiques pour piler des fils en cadres divers. Elle se caractérise de quatre têtes de cintrage dont leur positons sont réglable et se varient selon tailles de cadres. Chaque tête est indépendamment contrôlée par angle de pilage réglable. Les quatre angles permettent d’une formation d’une seule étape, et le commutateur au pied rend le fonctionnement facile. Nous proposons deux modèles principaux:
WKJ-A, ayant l’angle maximale de pilage de 90º, et WKJ-B, dont l’angle maximal de pilage est de 180º.

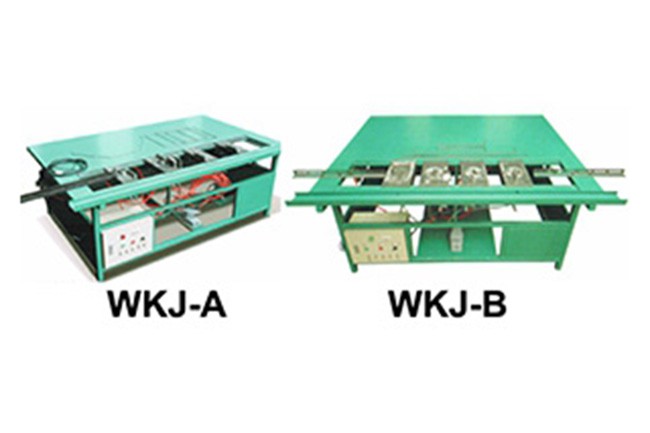

Machine de pilage du cadre en fil WKJ-A
Machine de pilage du cadre en fil WKJ-B
Donnée technique
| Item | ||||||

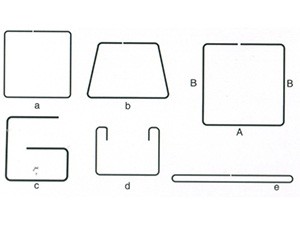

| Cadre approprié | ac | ac | ac | abcde | ||
| Dimension du cadre appropriée (mm) | A | 90-1160 | 70-1160 | 58-1192 | 190-1160 | |
| B | 170-700 | 150-720 | 130-740 | 210-670 | ||
| Taille de A+B+B approprié (mm) | Mois de 1500mm | |||||
| Diamètre de fil approprié et la quantité maximale en pilant ensemble | 2mm | 11 pcs | 9 pcs | 8 pcs | 11 pcs | |
| 3mm | 7-8 pcs | 6 pcs | 5 pcs | 7-8 pcs | ||
| 4mm | 6 pcs | 4 pcs | 3 pcs | 6 pcs | ||
| 5mm | 4 pcs | 3 pcs | 2 pcs | 4 pcs | ||
| 6mm | 4 pcs | 3 pcs | 1 pc | 4 pcs | ||
| 7mm | 3 pcs | 2 pcs | - | 3 pcs | ||
| 8mm | 2 pcs | 1 pc | - | 2 pcs | ||
| 9mm | 1 pc | 1 pc | - | 1 pc | ||
| 10mm | 1 pc | 1 pc | - | 1 pc | ||
| Rayon de pliage approprié | - | R5-12.5 | ||||
| Dimension de la machine (mm) | 2100 x 1350 x 750 | 2100x1700x750 | ||||
| Poids de la machine (kg) | 300 | 350 | ||||

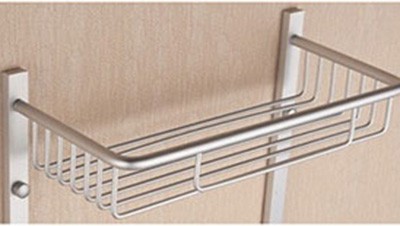

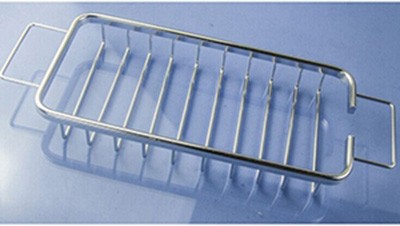

Des produits typiques du cadre en fil fabriqué par une machine de pilage du cadre en fil pneumatique
