Accueil Machines de formage pour tuyauxs Machine à couper les tubes

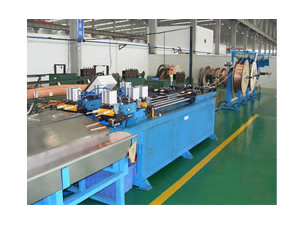

Machine à couper les tubes(Machine de découpe pour tubes de cuivre en bobine)

Machine à couper les tubes

Description
La machine à couper les tubes est une machine de découpe à longueur NC pour le redressement de tubes en cuivre de bobine et la découpe en longueur requise automatiquement. Elle adopte une technologie de découpe spéciale, résultant une découpe sans puce et une faible déformation de la section de découpe.

Caractéristiques principales de la Machine à couper les tubes de cuivre en bobine
1. Servo alimentation de précision stable et de repositionnement élevé.
2. Capacité de découpe de 4 pièces à la fois, efficience élevée
3. Avec fonction de craquage, taux de rétrécissement de bouche plus faible
4. Contrôle PLC, automatisation élevée – alimentation, découpe, chargement et alarme automatiques

Principales données techniques

Articles Données Remarques
Matériaux Tube ce cuivre
Diamètre Ф6.35~Ф19.05mm
Epaisseur de mur 0.3~1.0mm
Dimensions de bobine de cuivre Diamètre extérieur: 1000~1250mm Diamètre intérieur: 130mm
Poids de bobine de cuivre Max. 280kg
Pièces de découpe 4 Double commande, une fois
Longueur de découpe Min. 40 mm, pas de limite maximum En dessous de 100mm, pas de pré-craquage
Une seule course d'alimentation 1000 mm
Efficience de travail 8 fois par minute(L=1000)
Tolérance de raideur ≤2‰
Précision de repositionnement L≤1000 mm≤0.3mm L≥1000 mm ≤0.6mm d0-Epaisseur de paroi minimale d1-Epaisseur de paroi finie f= (d1 - d0)/ d0 %
Taux de rétrécissement de diamètre intérieur de bouche f < 20%
Différence de longueur parmi quatre pièces ≤0.5mm (L=1000)
Conditions de surface après découpe Pas de rayure apparente, marque de tirage, bavure sur la bouche, etc.
Circularité de tubes Pas d'ovalisation ≤3%
Puissance 380V \ 50Hz \ 3Kw Avec interrupteur d'air
Source d'air 0.5--0.7MPa

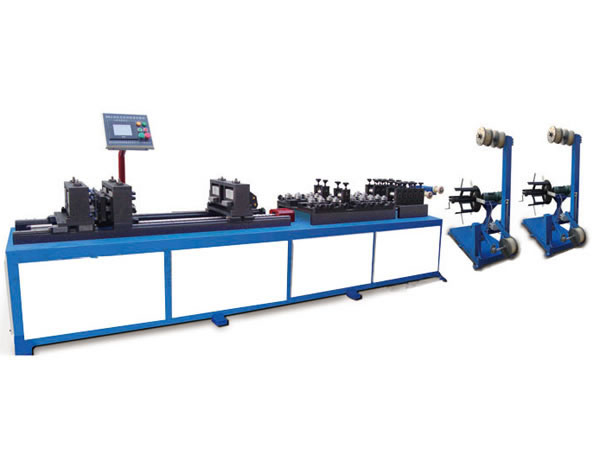

Machine à couper les tubes de aluminium en bobine Machine à couper les tubes de aluminium en bobine



Description
Le condensateur multi-débit pour la climatisation utilise des tubes plats en aluminium. Cette machine à couper les tubes de aluminium en bobine est spécialement conçue pour le redressement de tubes en aluminium à bobine, la rétreinte et la découpe à longueur automatique. Cette gamme de machine de découpe pour tubes de cuivre en bobine adopte une technologie de découpe spéciale, permettant une section de découpe sans puces avec une déformation avec une déformation extrêmement faible.

Caractéristiques principales
1. Employant un système d'alimentation à servo moteur, la machine de découpe de tube d'aluminium en bobine dispose de performances de repositionnement hautement précises.
2. Deux pièces de tube d'aluminium à bobine peuvent être découpés de manière synchronisées, résultant une haute efficience de travail.
3. La fonction spéciale de découpe à étirement-pauses résulte un taux de rétrécissement d'ouverture inférieur.
4. Contrôlé par système PLC, ce produit peut compléter un déroulement, une alimentation et une découpe de matériau automatiquement.

Paramètres techniques de la Machine à couper les tubes de aluminium en bobine

Article Spécifications

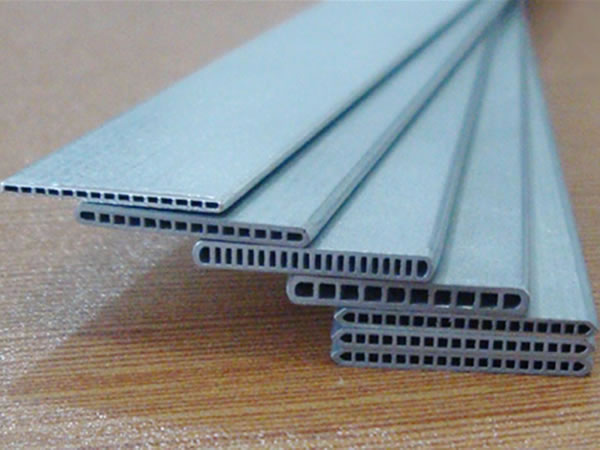

Matériau Tube en aluminium plat à bobine
Largeur de tube en aluminium plat 14-32mm
Epaisseur de tube en aluminium plat 1.5-3mm
Dimensions de bobine en aluminium Diamètre extérieur: 1100mm Diamètre intérieur: 450-500mm Hauteur: 300-330mm Poids: max. 300kg
Pièces de découpe 2
Longueur de découpe 100mm minimum, sans limite supérieure
Course d'alimentation en une fois 200-900mm
Vitesse de découpe 15 fois par minute (L=650)
Précision de découpe à longueur ≤±0.2mm
Précision de redressement en largeur ±0.04/850mm
Précision de redressement en épaisseur ±0.02/850mm
Durée pour changement de lame de découpe ≤5min
Durée pour changement de largeur de tube ≤15min
Puissance électrique totale Environ 10kW
Source pneumatique 0.5-0.7MPa
Poids totale Environ 2800kg
Affichage de produit

D'autres machines relatives à la production de condensateur multi débit sont disponibles.

Nous pouvons fournir tout type de machine à couper pour différentes applications!
