Accueil Machines de formage pour tuyauxs Machine à poinçonner les tubes

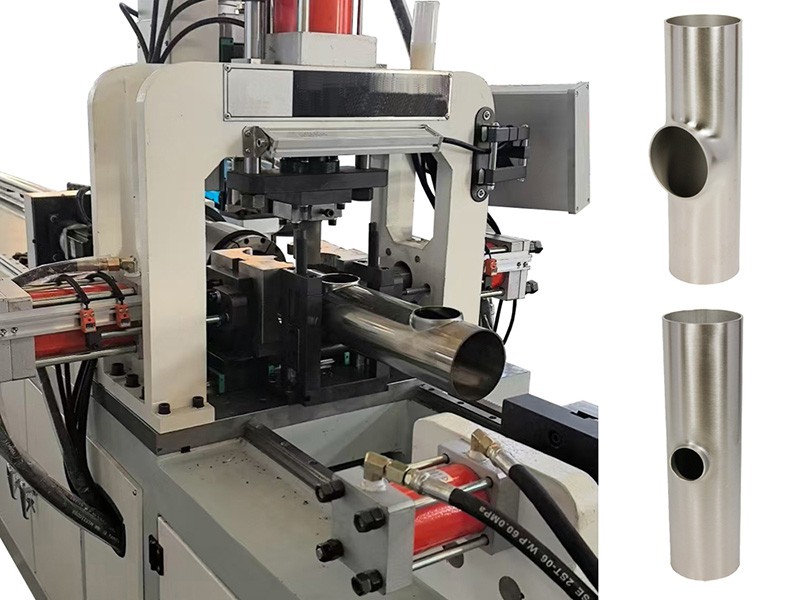

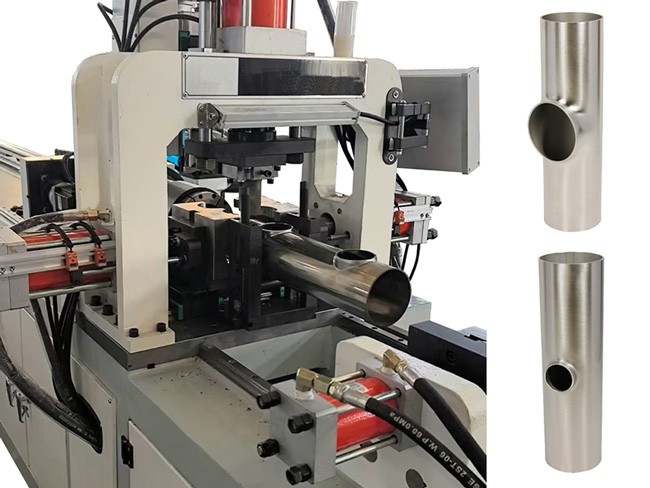

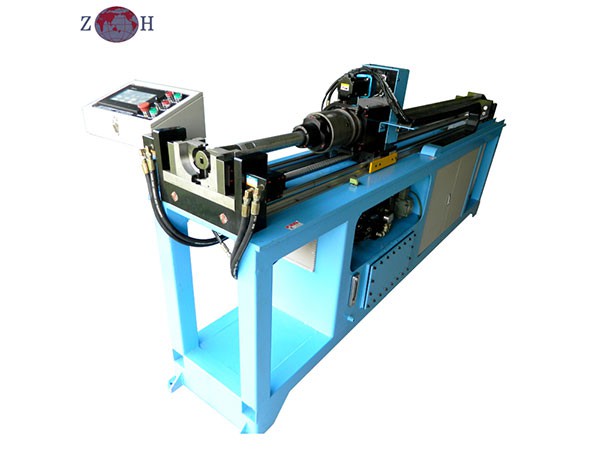

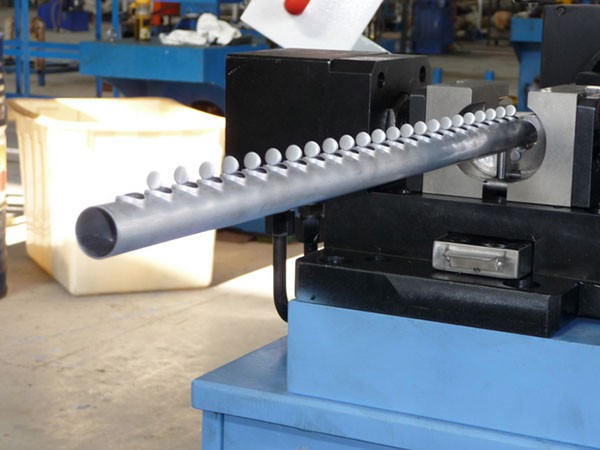

Machine à poinçonner les tubes(Poinçonneuse de tubes en cuivre)

Machine à poinçonner les tubes en cuivre Machine à poinçonner les tubes en cuivre

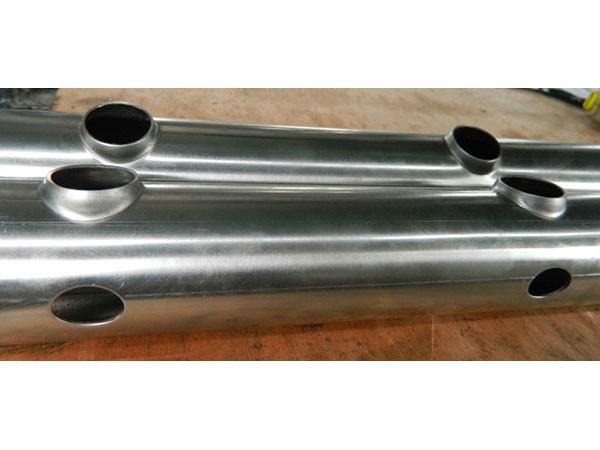

Cette machine à poinçonner les tubes en cuivre est spécialement adéquate pour le poinçonnage de trous dans un tube en cuivre utilisé pour des radiateurs dans les systèmes climatisés.

Caractéristiques principale de la Machine à poinçonner les tubes en cuivre
1. Servo alimentation de matériaux, poinçonnage hydraulique
2. Contrôle NC, opération pratique
3. Bon effet de poinçonnage, efficience élevée

Principales données techniques

No. Article Données
1 Diamètre de tuyaux de cuivre Max. Φ50mm
2 Diamètre de tuyaux de cuivre Min. Φ9.52mm
3 Epaisseur de paroi de tuyau en cuivre 0.6~1.5mm
4 Longueur de pièce à brocher Max. 1600mm
5 Diamètre de trou Min. Φ5.0mm
6 Précision de diamètre intérieur de trou ±0.05mm
7 Espace Min. entre deux trous 16mm
8 Hauteur d'étirage de trou Moins de Φ12.mm: 1.5mm; Plus de Φ16mm: 2mm
9 Etirage entre tuyau verticalement ≤0.1mm
10 Vitesse d'alimentation 600mm/S
11 Vitesse de rotation 360°/S
12 Précision de position d'axe d'alimentation ±0.10mm
13 Précision de position d'axe de rotation ±0.10°
14 Force de fixation Max. 800KG
15 Force de poinçonnage Max. 2000KG
16 Méthode de fixation Hydraulique
17 Efficience de fonctionnement 3~5 secondes selon le trou
18 Puissance de moteur de station hydraulique 2.2KW
19 Puissance totale 3.5KW

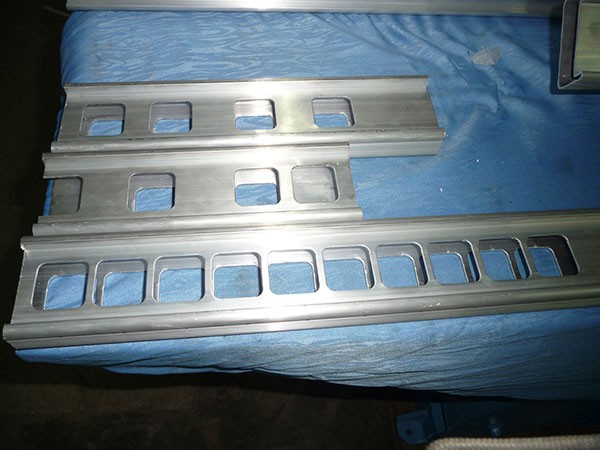

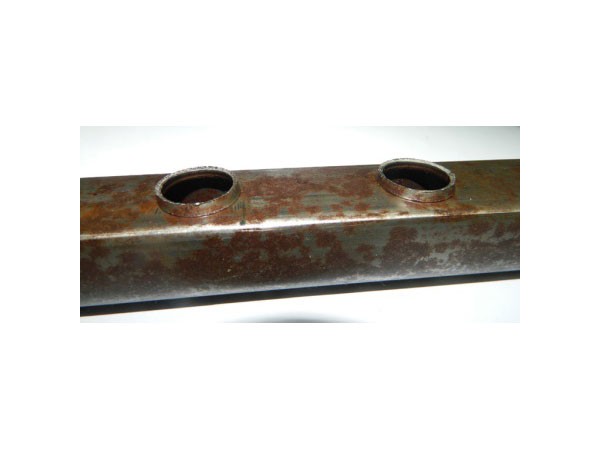

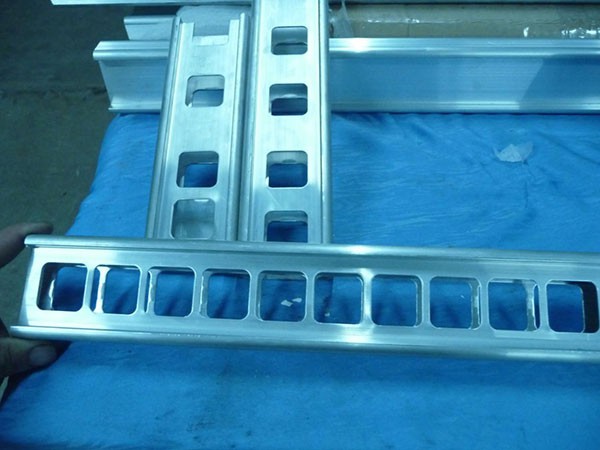

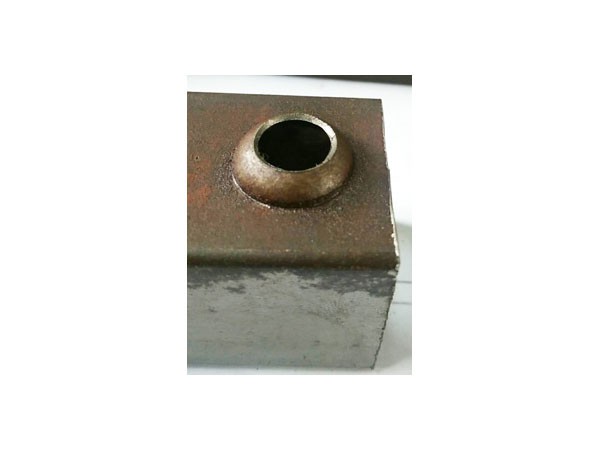

Machine de poinçonnage pour tube/tuyau carré/rectangulaire Machine de poinçonnage pour tube/tuyau carré/rectangulaire

Description
Nous sommes un producteur professionnel pour machine de poinçonnage de tube/tuyau carré/rectangulaire. Nos produits sont spécialement conçus selon les demandes des clients.

Caractéristiques principales
1. Servo alimentation, précision élevée
2. Position de trou peuvent être présélectionné sur l'interface homme-machine
3. Entraînement hydraulique, faible niveau sonore
4. Contrôle PLC, opération d'interface homme-machine, entièrement automatique

Caractéristiques principales de la Machine de poinçonnage pour tube/tuyau carré/rectangulaire

Article Spécifications
Matériau de tube/tuyau applicable Fer, cuivre aluminium
Dimension de tube/tuyau carré/rectangulaire Selon les exigences
Epaisseur de paroi de tube/tuyau Max. 2mm (ou personnalisé)
Longueur de tube/tuyau maximum Selon les exigences
Distance minimum entre les centres de trou Trou rond: 30mm, Trou carré: 35mm.
Précision de position de trou ±0.3mm
Vitesse de poinçonnage 4 secondes par trou

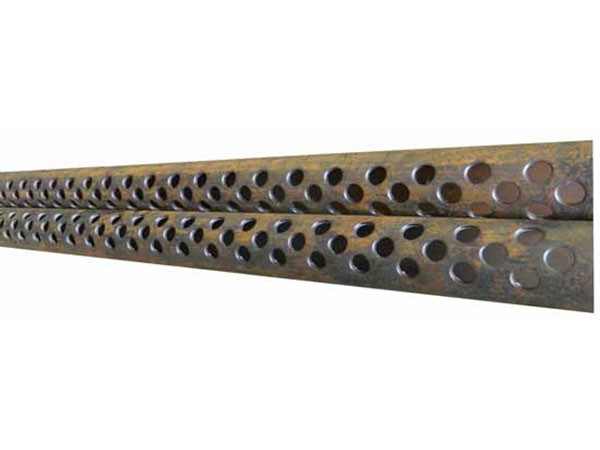

Machine de poinçonnage de tube/tuyau rond Machine de poinçonnage de tube/tuyau rond

La poinçonneuse tube/tuyau rond est produite selon les exigences de clients pour les dimensions de tube et de trou. L'alimentation de matériau est entraînée par servo moteur, pour le traitement de trous de différentes pièces de tube. Entièrement automatique, cette gamme de produit est contrôlée par système PLC et conçud avec une interface homme-machine.

Tube rond pour climatiseur Tube rond pour climatiseur

Nous fournissons tout type de machine à poinçonner les tubes pour toutes applications!
