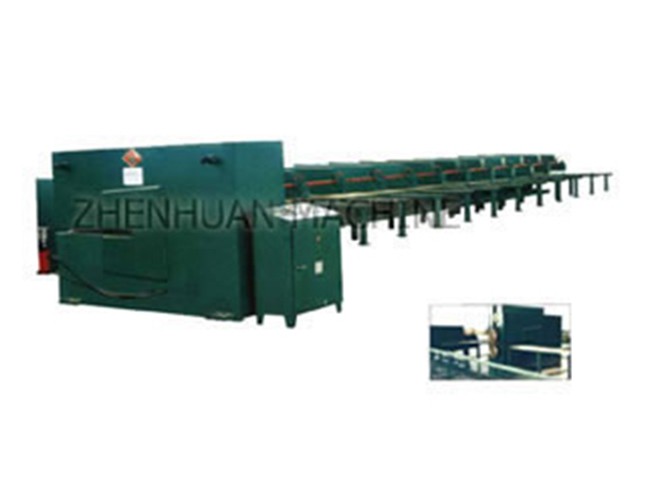

Ligne de production de poteau d'éclairage

Ligne de production de poteau d'éclairage

Description
Cette ligne de production est destinée à produire les poteaux d'éclairage et les poteaux signaux etc.

Composants de la ligne de production
Chaîne de déroulage simple,de redressement et de coupe longitudinale
Chaîne de coupe en biseau
Presses plieuses hydrauliques accouplées (en tandem)
Chaîne de machine d'agrafage et de soudage automatique
Chaîne de machine d'agrafage et de soudage semi-automatique
Machine d'agrafage mécanique
Machine à redresser les poteaux d'acier
Machine à cintrer les tuyaux d'acier
Chaîne de peinture statique

1. Chaîne de déroulage simple,de redressement et de coupe ZDW43J-6*1800

Cette chaîne est adaptée à dérouler,redresser et couper l'acier laminé à froid.

No. Item Données
1 Epaisseur du matériel 2~6mm
2 Largeur du matériel max. 1800mm
3 Matériel Q235-A σb≤450MPa
4 Poids de bobine d'acier ≤16000kg
5 Diamètre extérieur de la bobine ø800~ø1400mm
6 Vitesse de déroulage 80mm/s
7 Moteur Type Y200L1-6
Puissance 22kW
Vitesse 1460r/min
8 Précision de redressement ≥3mm/m²
9 Poids total 16000kg

2. Chaîne de coupe en biseau ZQ11-6x2400x14000

Cette machine permet de couper les plaques en acier trapéziformes sans linéation,avec une haute efficience et une bonne précision.

Spécifications
No. Item Données Unité
1 Longueur de coupe 14000 mm
2 Epaisseur de coupe max. 6 mm
3 Largeur de coupe max. 2400 mm
4 Vitesse de dispositif de translation 25 m/min
5 Moteur pour coupe tube 2*2.2 kW
6 Moteur pour dispositif de guidage 4 kW
7 Moteur pour pompe d'huile 7.5 kW
8 Moteur pour charger les matériels 3 kW
9 Pompe d'huile 25 ml/r
10 Pompe à engrenages 25 ml/r
11 Pression du système max. 20 MPa
12 Dimensions Longueur 33000 mm
Largeur 3800 mm
Hauteur 1600 mm
13 Poids total 24000 kg

3. Presses plieuses hydrauliques accouplées WE67Y-300/7000 (en tandem)

Cette machine est composée de deux presses plieuses hydrauliques de 300T,qui sont accouplées ensemble pour réaliser le fonctionnement synchronisé. Commande électrique.

No. Item Données Unité
1 Pression nominale 2*3000 kN
2 Longueur de l'établi 2*7000 mm
3 Course du coulisseau max. 250 mm
4 Hauteur d'ouverture max. 770 mm
5 Col de cygne 650 mm
6 Puissance du moteur principal 2*22 Kw
7 Dimensions Longueur 14000(double) mm
Largeur 2380 mm
Hauteur 5100 mm
8 Poids total 2* 45000 kg

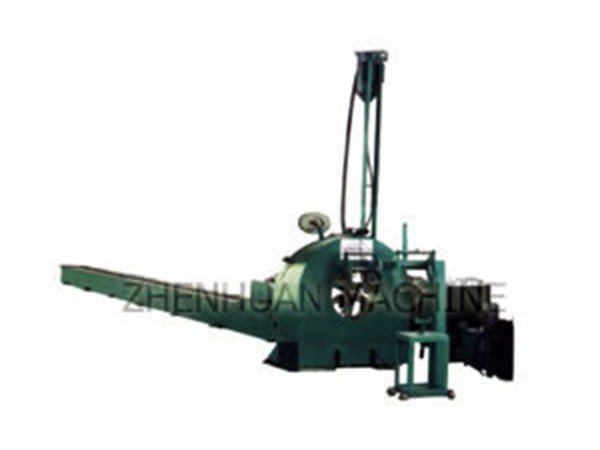

4. Chaîne de machine d'agrafage et de soudage automatique ZHM320-14000

Cette ligne est composée de la tête de soudage principale,le dispositif de traction et la table de chargement. Les roues de guidage sont posées sur l'unité principale. Elles peuvent fonctionner simultanément avec la machine de soudage. La machine de soudage est type à l'arc submergé.

No. Item Données Unité
1 Longueur d'agrafage ≤14000 mm
2 Epaisseur max. 5 mm
3 Dimensions de la tête principale (LxlxH) 1500*1345*480 mm
4 Dimensions de l'établi (LxlxH) 13500*400*480 mm
5 Diamètre d'agrafage max. φ320 mm
6 Diamètre d'agrafage min. φ60 mm
7 Moteur pour dispositif de translation 3 kW
8 Moteur pour pompe d'huile 3 kW
9 Moteur pour dispositif de recyclage 2.2 kW
10 Pompe à engrenages 25 ml/r
11 Pression hydraulique max. 20 MPa
12 Pression hydraulique du système ≤5 MPa
13 Dimensions Longueur 33000 mm
Largeur 1600 mm
Hauteur 1650 mm
14 Poids total 6000 kg

5. Chaîne de soudage à l'arc submergé semi-automatique MZ630SS-700x14000
No. Item Données Unité Remarques
1 Longueur de soudage 14 m Peut être plus
2 Epaisseur de soudage 3~12 mm
3 Diamètre de soudage Ø50~Ø700 mm
4 Diamètre de soudage 630 A
5 Vitesse de soudage 1~3 m/min
6 Dimension Longueur 14000 mm
Largeur 1200 mm
Hauteur 1500 mm
7 Poids total 2300 kg

NB : Le diamètre et l'épaisseur spécifique sont disponible à la commande.


6. Machine d'agrafage mécanique HF320*6

Cette machine est destinée aux poteaux d'éclairage. Elle comporte 14 jeux d ‘engrenages hélicoïdaux et les matrices fonctionnent par l'entraînement par vis sans fin.

No. Item Données Unité Remarques
1 Longueur d'agrafage 14 m
2 Diamètre d'agrafage Ø320 mm
3 Epaisseur d'agrafage 6 mm
4 Moteur Type Y90S-4
Puissance 14*1.5 kW
Vitesse 1460 rpm
5 Dimensions Longueur 14000 mm
Largeur 1600 mm
Hauteur 650 mm
6 Poids total 6800 kg

NB : Le diamètre et l'épaisseur spécifique sont disponible à la commande.


7. Machine à redresser les poteaux d'acier

Structure simple et fiable. Alimenter manuellement les poteaux d'acier sur les matrices et appuyer sur le bouton pour réaliser le redressement des poteaux.

No. Item Données Unité Remarques
1 Longueur de redressement Illimité
2 Diamètre max. φ600 mm
3 Epaisseur max. 10 mm
4 Moteur Type Y160M-6 mm
Puissance 11 Kw
Vitesse 1460 rpm
5 Dimensions Longueur 4000
Largeur 1280
Hauteur 2100
6 Poids total 2800 kg

8. Machine à cintrer les tuyaux d'acier WG90*4

Cette machine est constituée d'une plaque principale et des matrices à cintrer. C'est conçue spécialement pour les tuyaux coniques.

No. Item Données Unité Remarques
1 Diamètre de cintrage φ90  mm
2 Rayon de cintrage R500,R700 mm Deux matrices
3 Epaisseur de cintrage max. 4 mm
4 Moteur Type Y132S-6 mm
Puissance 3 Kw
    Vitesse 960 rpm
5 Dimensions Longueur 3000 mm
Largeur 2300 mm
Hauteur 620 mm
6 Poids 1800  kg

9 . Chaîne de peinture statique ZJP-14000
No. Item Données Unité Remarques
1 Longueur de peinture 14 m
2 Diamètre de poteau max. φ600 mm
3 Poids de poteau max. 500 kg
4 Puissance de consommation Electricité 180 Kw/h
Carburant 22 Kw/h
Houille 20 Kw/h
5 Four de solidification de poudre Longueur 17.500 mm
Largeur 2100 mm
Hauteur 3200 mm Position haute max.
6 Cabine de peinture mobile Longueur 4800 mm
Largeur 1300 mm
Hauteur 2400 mm
7 Poids total 100000 kg
