Machine de bordage de fond embouti

Machine de bordage de fond embouti

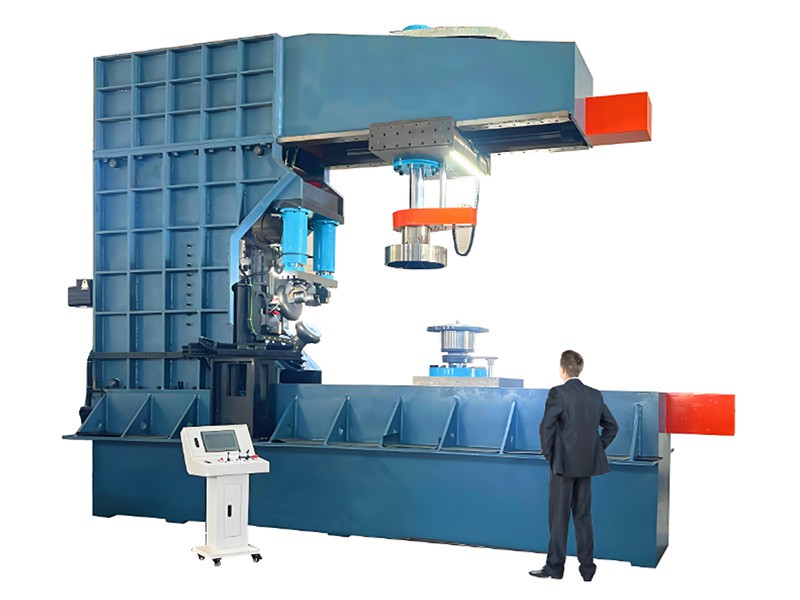

Comme son nom le suggère, cette machine de bordage de fond embouti est conçue pour la production de différents types de fonds emboutis via deux étapes,en ellipse,conique,fond plat,sphérique,etc. Elle comprend deux machines: une presse à cylindre et une machine de bordage.

Principe de fonctionnement de la Machine de bordage de fond embouti
La première étape implique la presse à cylindre. Le piston du cylindre principal se déplace de haut en bas pour entrainer l'outil supérieur pour presser la pièce brute et devenir d'une forme concave. Le manipulateur la monte à l'intérieur du cadre qui va se déplacer,tourner et incliner la pièce à usiner.

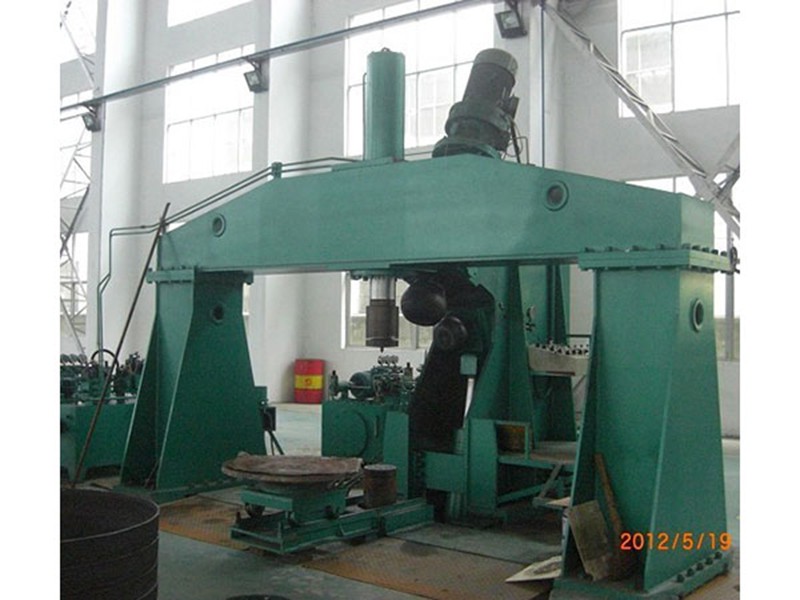

La seconde étape implique la machine de bordage de fond embouti. Adoptant un principe de fluotournage,cette machine fera d'une pièce d'usinage brute d'une machine à cylindres à un fond elliptique,fond embouti,fond sphérique,fond plat ou fond conique,etc. La structure est fermée résultant d'une bonne rigidité. La vitesse de fluotournage continue est ajustable. Avec un système de contrôle PLC (Ormon du Japan),elle est facile à opérer.

Paramètres techniques de la Machine de bordage de fond embouti
1. Diamètre de fond embouti: 1m-10m (ou personnalisé)
2. Epaisseur de paroi de matériau: acier au carbone 4-40mm par bordage à froid; acier au carbone 10-80mm par bordage à chaud.
3. La configuration détaillée et les paramètres dépendent du diamètre exact de votre fond embouti et de l'épaisseur de paroi.

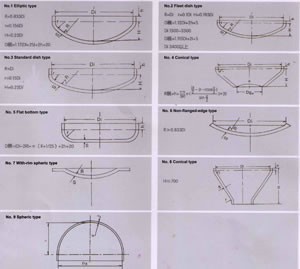

Différents fonds typiques
