Fabrique de tubes d’aluminium (haute fréquence)

Formulaire de demande

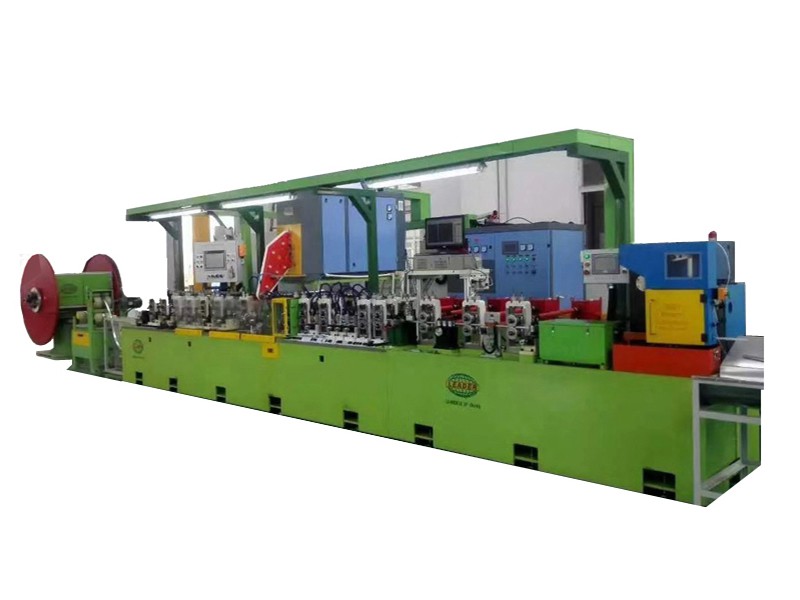

Description de la fabrique de tubes d’aluminium à haute fréquence

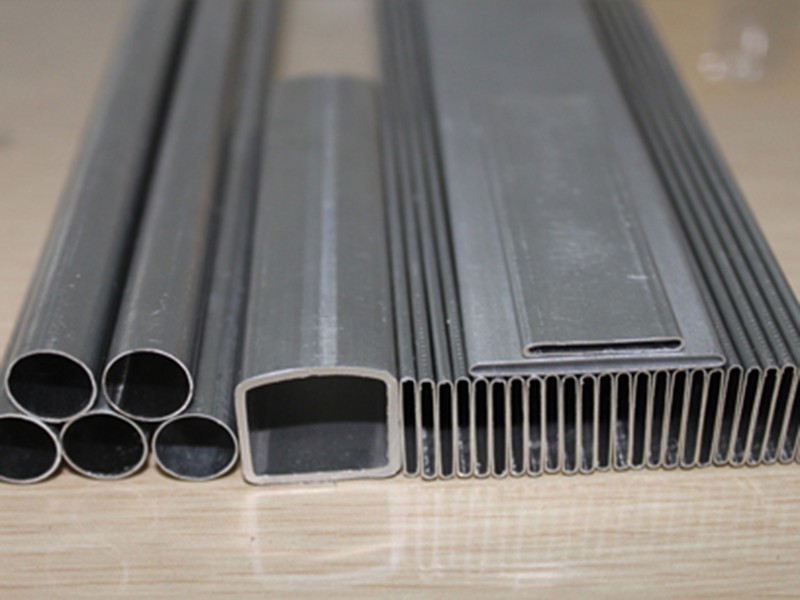

Cette gamme de fabriques de tubes d’aluminium à haute fréquence est capable de produire des tubes de radiateurs en aluminium, des tuyaux collecteurs pour condenseurs/évaporateurs, des tubes pour refroidisseurs intermédiaires, etc.

Les moules des tubes sont conçus sous forme de cassettes faciles à installer et à remplacer. En changeant de moules, la même machine peut produire des tubes de différentes dimensions.
Notre fabrique de tubes peut remplacer les fabriques de Schoeler en Allemagne, de Millmaster aux Etats-Unis, ou celles du Japon.

Processus de production des tubes d’aluminium à haute fréquence
  • Installation du rouleau d’aluminium par un appareil absorbeur de vide (optionnel)
  • Déroulement du rouleau d’aluminium par un dérouleur actif
  • Insertion automatique du rouleau d’aluminium
  • Préformation par le moule installé
  • Soudage par un soudeur pour matériaux solides à haute fréquence
  • Presse par rouleau céramique
  • Elimination des bavures
  • Taille préfixé par le moule

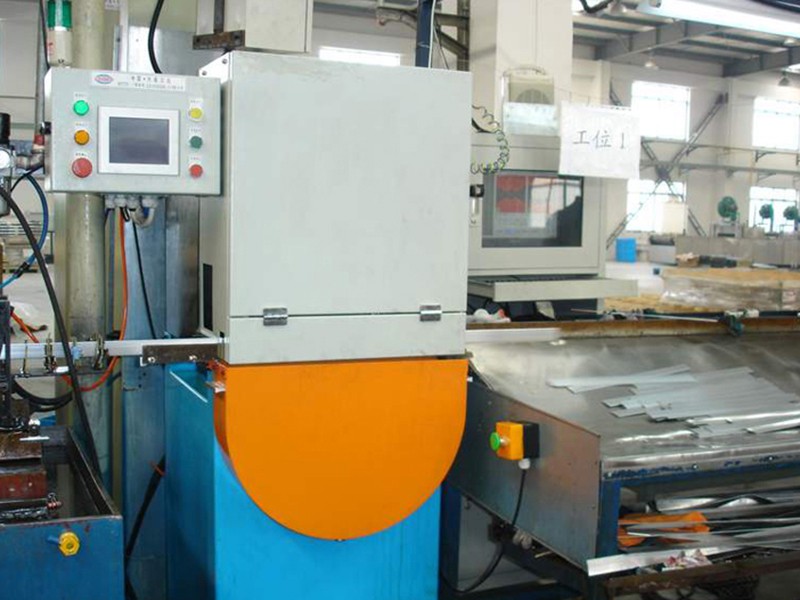

  • Découpe par scie sauteuse mouvante
Capacités de la fabrique de tubes d’aluminium à haute fréquence

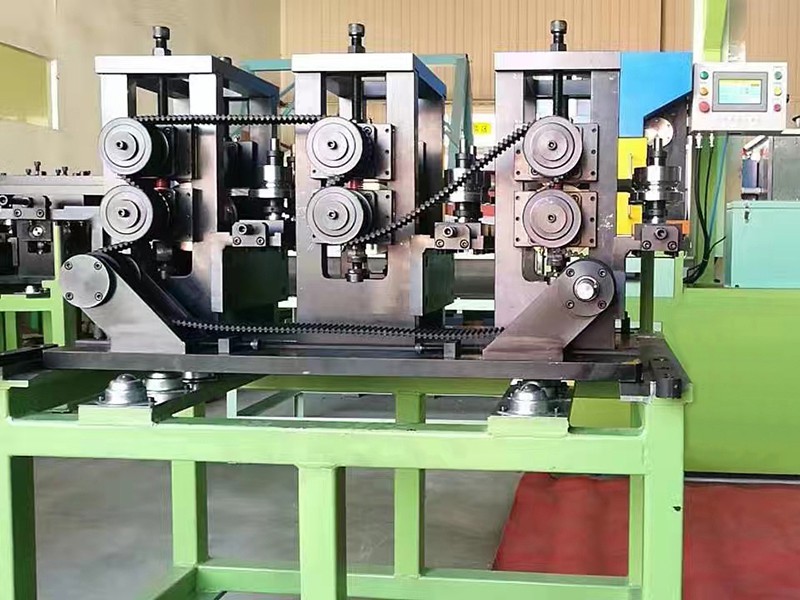

  • Conception et ajustement des rouleaux pour permettre la fabrication de différents types de tubes.
  • Vitesse de production max. 150m/min
  • Fer à souder haute fréquence pour matériaux solides, matériel de haute qualité pour réduire la consommation d’énergie et les bavures métalliques.
  • Découpe intégrée, tout-en-un
  • Appareil de découpe spéciale à haute vitesse
  • 300~375 découpes/min pour une longueur de 400mm
  • 160~200 découpes /min pour une longueur de 750mm
  • 120~150 découpes /min pour une longueur de 1000mm
  • 40~50 découpes /min pour une longueur de 3000mm
  • 20~25 découpes /min pour une longueur de 6000mm
Données techniques de la fabrique de tubes d’aluminium à haute fréquence
Modèle Données
Matériaux utilisables Aluminium pur ou alliage d’aluminium 4343/3003/7072 or 4343/3005/7072, avec ou sans bardage
Dimensions des tubes d’aluminium Largeur : 16~32mm Epaisseur : 1.8~2.2mm Epaisseur des parois : 0.26~0.30mm
Longueur des tubes d’aluminium 300~6000mm
Dimensions du rouleau d’aluminium OD Max. : 1900mm ID : 290~310mm Poids Max. : 900kg
Vitesse de production 150m/min max.
Vitesse de découpe 400 découpes par minute max.
Méthode de refroidissement pour soudure Refroidisseur air + eau
Méthode de refroidissement des rouleaux Liquide de refroidissement
Méthode de transmission Couplage + distributeurs réducteurs
Inclinaison tube ≤0.5mm pour une longueur de 500mm
Torsion tube ≤0.3mm pour une longueur de 300mm
Inclinaison aux extrémités ≤0.3mm
Longueur fraise de découpe ≤0.08mm
Précision de la découpe ≤ ±0.3mm
Durée de vie des lames de découpe Plus de 0.2 milliard de découpes
Durée du changement des rouleaux Une heure pour 4 travailleurs (changement de cassette)
Durée changement largeur des tubes ≤ 15min
Puissance à haute fréquence 400kHz, 100kVA
Puissance électrique totale Environ 160kVA
Consommation d’électricité Environ 80 kW·h
Source d’air 0.5-0.7MPa, 0.8m3/min
Niveau sonore ≤78dB (à 2m de distance)
Pollution Capatage de la fumée de soudage et de la poussière, pas de pollution liquide
Poids total Environ 16 tonnes
Dimension totale de la ligne de fabrication Environ 30m x 5m x 3.5m (bac de réception inclus)
