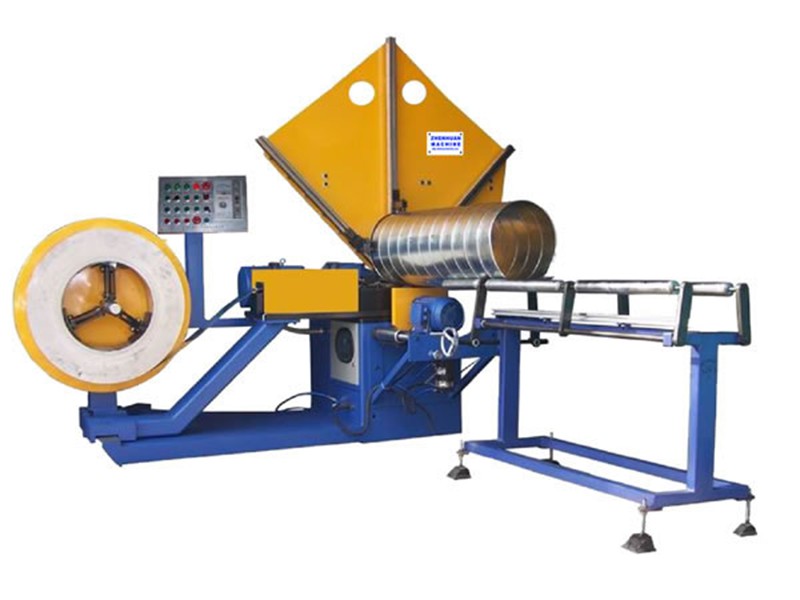

Machine de fabrication de conduits spirales ZHTF-I

Formulaire de demande

Cette machine de fabrication de conduits est conçue en autonomie,dont la technologie est similaire avec celle suisse de Tormec.

Caractéristiques principales de la machine de fabrication de conduit
1. Moule spéciale pour une variété de diamètres,facile à changer et régler. Vous n'avez pas besoin d'utiliser les grues élévatrices.
2. Large diamètre
3. Système de découpe synchronisé à grande vitesse
4. Contrôle par l'écran tactile PLC,opération pratique
5. Grande légèreté et peu encombrant,adapté aux travaux sur place
6. Nervure parfaite,sans fuite

Spécifications techniques principales

Éléments Spécifications
Diamètre du conduit spiralé 80~1500mm
Longueur maximale du conduit en spirale 8000mm
Matériau applicable Acier galvanisé
Épaisseur de la bande d’acier 0.4~1.0mm
Largeur de la bande d’acier 137mm
Vitesse d'alimentation 1~35m/min, ajustable
Puissance du moteur d'entraînement principal 5.5kW
Puissance du moteur de coupe 4kW
Air comprimé 0.8MPa
Système de contrôle PLC + HMI
Dimensions de la machine 3500 x 2800 x 2580mm
Poids de la machine Environ 2500kg

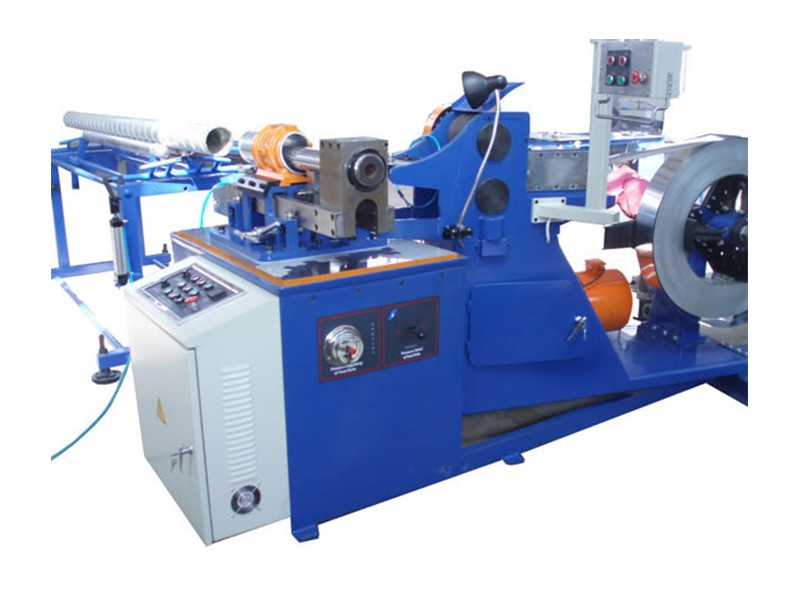

Machine de fabrication de conduits spirales ZHTF-II

Cette machine de fabrication de conduits est conçue en autonomie,qui est conçue par la technologie similaire avec celle suisse de Spiro.

Caractéristiques principales
1. Moule en alliage d'aluminium spécial,grande légèreté et grande longévité
2. Rouleaux ronds,sans bruit et bavures
3. Large diamètre
4. Contrôle PLC,opération aisée
5. Etagère de déchargement automatique,Auto unloading rack,coût réduite de la main d'oeuvre

Spécifications techniques principales

Éléments Spécifications
Diamètre du conduit spiralé 100~1600mm
Longueur maximale du conduit en spirale 8000mm
Matériau applicable Acier galvanisé, acier inoxydable
Épaisseur du matériau 0.4~1.2mm, acier galvanisé 0.4~0.8mm, acier inoxydable
Largeur du matériau 137mm
Vitesse d’alimentation 1~35m/min, ajustable
Puissance du moteur d’entraînement principal 11kW
Puissance du moteur de la station hydraulique 4kW
Puissance du moteur de la pompe de refroidissement 125W
Système de contrôle PLC + HMI
Dimensions de la machine 3100 x 1700 x 1900mm
Poids de la machine Environ 2500kg
