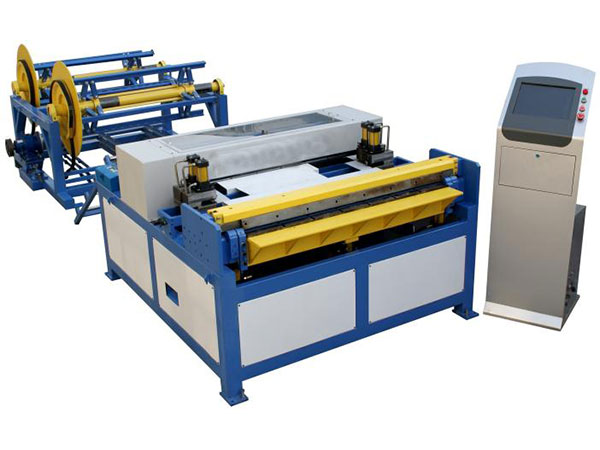

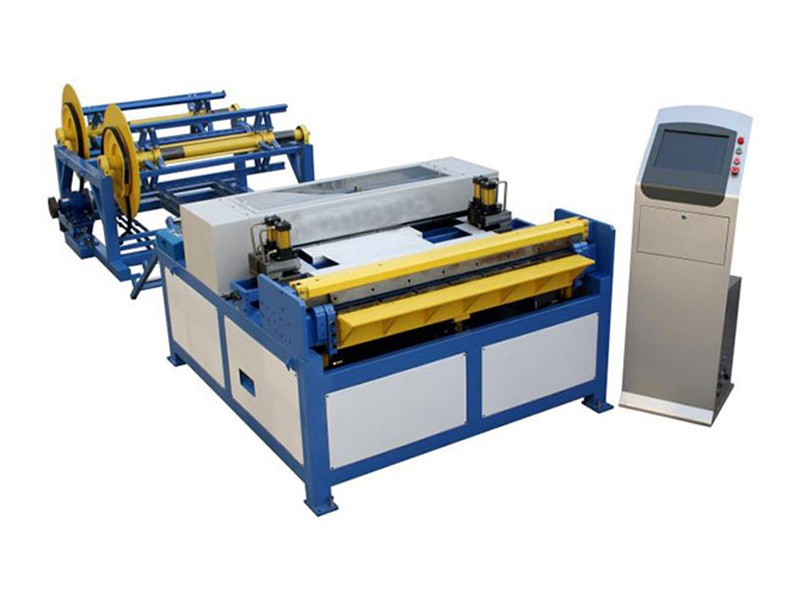

Machine à gaine(Ligne de production de gaines carrées III)

Description
La ligne de production III consiste principalement en un dérouleur électrique, un appareil de nivellement et de rainure, un appareil d'entaillage et de poinçonnage hydraulique, une cisailleuse hydraulique et une presse hydraulique. Concernant la configuration de la ligne de production,nous pouvons vous offrir une machine répondante à vos exigences détaillées.

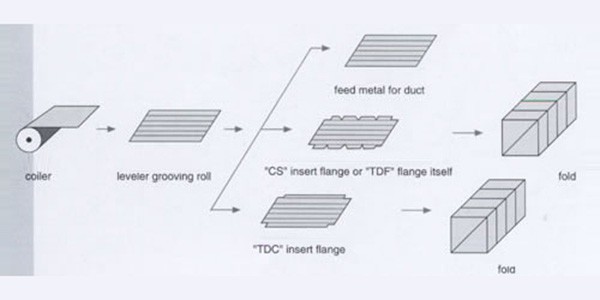

Schéma de procédés

Composants de la ligne de production
Deux dispositifs d'alimentation
Une machine à redresser et à canneler
Quatre entailles et matrices
Cisaille guillotine et presse plieuse hydraulique
Contrôle PLC industrielle et logiciels spécifiques

Spécifications techniques principales

Article Spécifications
Largeur de plaque pour gaine carrée 1300mm
Epaisseur de plaque 0.4-1.2mm
Tolérance de longueur ±0.5mm
Tolérance diagonale ±0.8mm
Vitesse d'alimentation de plaque maximum 10m/min
Capacité de production Gaine carrée 1000m2 par changement
Dimensions de machine Environ 5600×2100×1500mm
Poids de machine Environ 4500kg

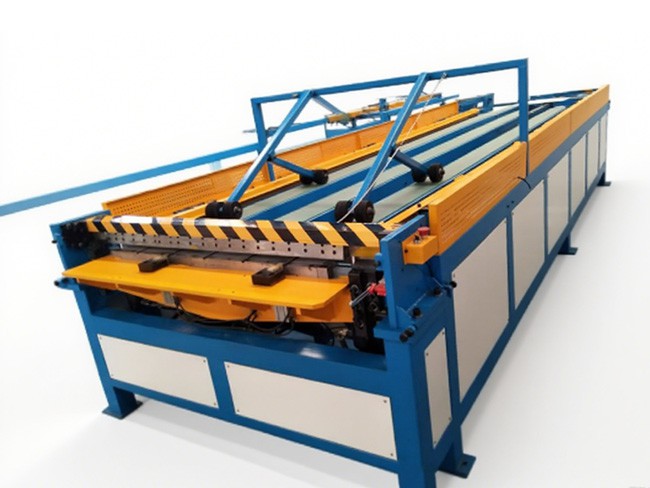

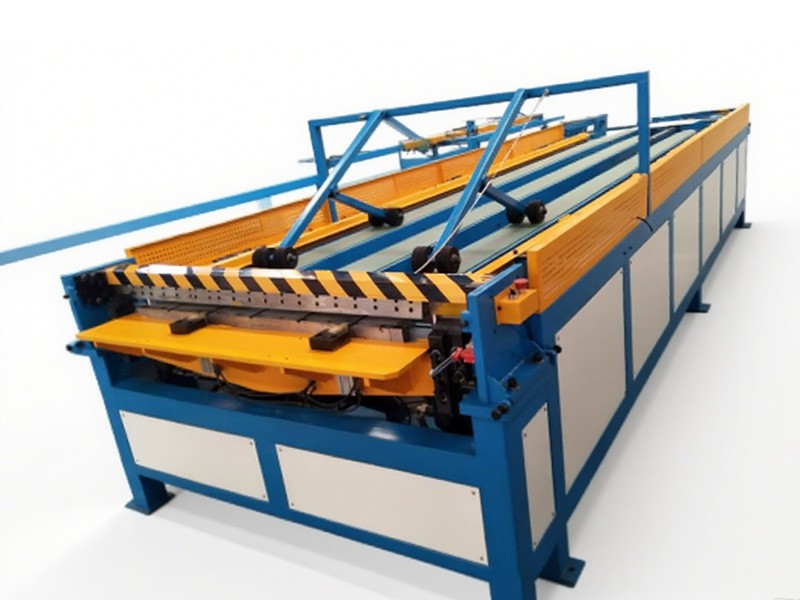

Remarque: Nous disposons d'autres lignes de production de gaines carrée au choix telles que les lignes de production carrée II, V et VII.

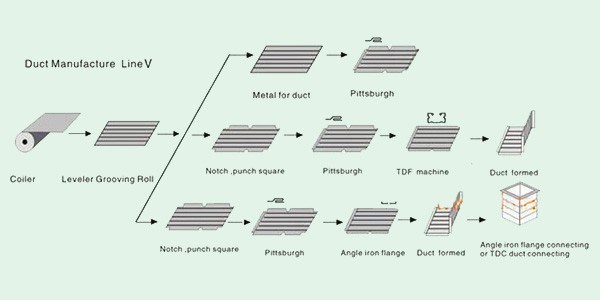

Débit de fonctionnement de la ligne de gaines carrées V
