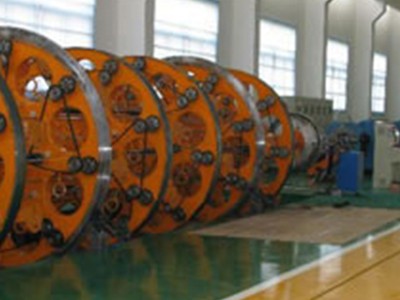

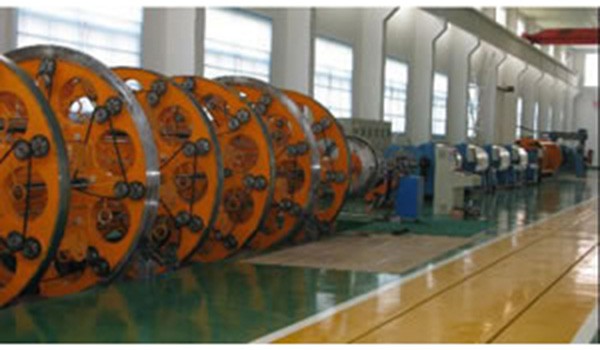

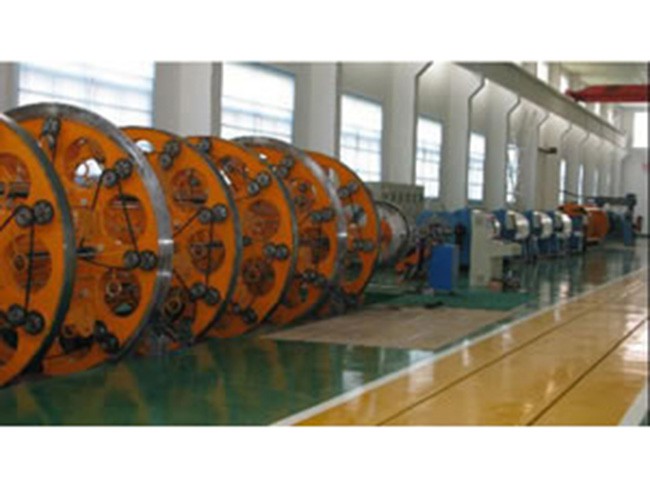

Ligne de production CTC

Ligne de production CTC

Notre ligne de production CTC fabrique des conducteurs à transposition continue dans de grands enroulements de transformateurs avec une tension inférieure à 1000MVA et 1000KV. Cet appareil est capable de câbler beaucoup de fils en cuivres plats ensemble. Grâce à des actions mécaniques précises de la tête de transport, elle peut courber les fils de cuivre plats le long de la section croisée étroite et transposer chacune plusieurs fois. Ensuite, elle bande les fils avec du papier isolant et les enroule autour d'une bobine réceptrice.

Caractéristiques
1. 24-96 fils de sortie, distance de sortie super longue, inférieur à un angle de sortie de 16°
2. La ligne de production CTC dispose d'un appareil de réglages à contrainte compulsive de 8-10° avec réglage précis de la tension.
3. Action de transposition de poussée double à pression constante, distance de transposition: 22-35mm; ajustement sans espace, fréquence de transposition : maximum 120 fois par minute.
4. Appareil de bandage de papier de type tension complémentaire
Le taux de rodage peut être réglé entre 40 et 70%.
5. Notre équipement est appliqué avec un appareil de remorquage sur chenille double station et la force de remorquage peut être affichée et ajustée.
6. Un servo onduleur AC, un système de contrôle PLC, une transmission de contrôle synchronisée de haute précision de chaque partie, un enregistrement et une rectification automatique et un diagnostique longue distance.

Spécifications techniques
Article Données Unité
Quantité de câbles plats 7-95 pcs
Dimensions de câble simple A: 1.12-2.85; B: 3.15 - 13 mm
Dimensions maximum du produit fini 28x90 mm
Vitesse de rotation de revêtement de toronage (à variation continue) 1-10 rpm
Vitesse d'étirage (à variation continue) 1-10 m/min
Point de transposition (à variation continue) 50-250 mm
Vitesse de banderolage (à variation continue) 50-450 rpm
Point de banderolage (à variation continue) 50-100 mm
Couches de banderolage Max. 8 x n couche
Largeur de papier isolant 14-35 mm
Direction de transposition Droite
Puissance moteur principale 18-55 kW
Dimensions de bobine dans la cage PN400-PN500
Dimensions de disque d'enroulement PN800-PN2000
Alimentation de moteur d'enroulement 7.5 kW
Dimensions de ligne (38000-58000) x 5200 x 4200 mm
Poids 38-61 Tonne
Puissance totale 60-113 kW
