Accueil Machines d'usinage Machine de fabrication de transformateurs à noyaux amorphes

Machine de fabrication de transformateurs à noyaux amorphes

Le transformateur amorphe est nouvellement développé avec noyau amorphe qui ne dispose que de 20% de perte à vide en moins que des noyaux CARGO conventionnels.
Nous pouvons fournir des machines complètes pour la production de transformateurs amorphes et aussi support de technologie.

Machine de découpe amorphe

Machine de fabrication de transformateurs à noyaux amorphes

Cette machine de découpe amorphe est spécialement conçue pour la découpe et l'empilage automatique de bande amorphes pour noyaux.
Cette ligne adopte un contrôle PLC, servo direction, opérations sur écran tactile et mécanisme de transmission mécanique de haute précision pour assurer une automatisation élevée, productivité et fiabilité élevées.
Cette machine effectue principalement le traitement de gros noyaux d'alliage amorphe 3 phases 3 colonnes.

Principales données techniques
Modèle FJJ-2000 FJJ-5000
Hauteur de noyau amorphe 150-850mm 150-2000mm
Largeur de noyau amorphe 30-450mm 50-1500mm
Epaisseur de noyau amorphe 25-130mm 25-150mm
Largeur de bande amorphe 140-230mm
Longueur de découpe 300-3000mm 300-5000mm
Epaisseur de découpe Max. 15 couches. chaque couche est d'une épaisseur de 0.025mm.
Précision de découpe à longueur ±0.5mm
Précision d'angle de découpe ±0.05 degrés
Précision d'empilage ±0.5mm
Vitesse d'alimentation 5-80m/min
Vitesse de découpe 0-30 fois par minute 0-20 fois par minute
Alimentation électrique 10kW
Consommation pneumatique 0.3m3/min
Surface au sol de la machine 12×2×2.2m 15×2×2.2m

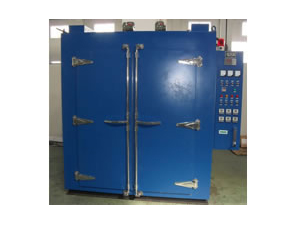

Four de recuit sous vide

Ce four de recuit sous vide est spécialement conçu pour les noyaux amorphes recuits.

1. Système de contrôle de température séparé (PID),contrôleur de température avec 30 sections programmables, avec fonctions de mise hors tension et d'alarme de sur-température.
2. Chaque phase de tube de chauffage dispose d'un fusible 200A et trois mesures de courant, interrupteur de contrôle séparé
3. Equipé avec détecteur 6 température avec affichage numérique, une pour le corps en lui même, 5 pour la détection de produit
4. Le four est rempli avec du gaz nitrogène. Démarrage/Arrêt de remplissage contrôlé par vanne électromagnétique avec un système PLC contrôlable.

Paramètres techniques du Four de recuit sous vide
Articles Spécifications
Dimensions hors tout 2250×1900×2360mm
Dimensions de salle de recuit 1500×1500×1700mm
Température maximum 450°C
Puissance nominale 78kW, triphasé
Durée de chauffage Inférieure à 3 heures
Régularité de température ±10°C
