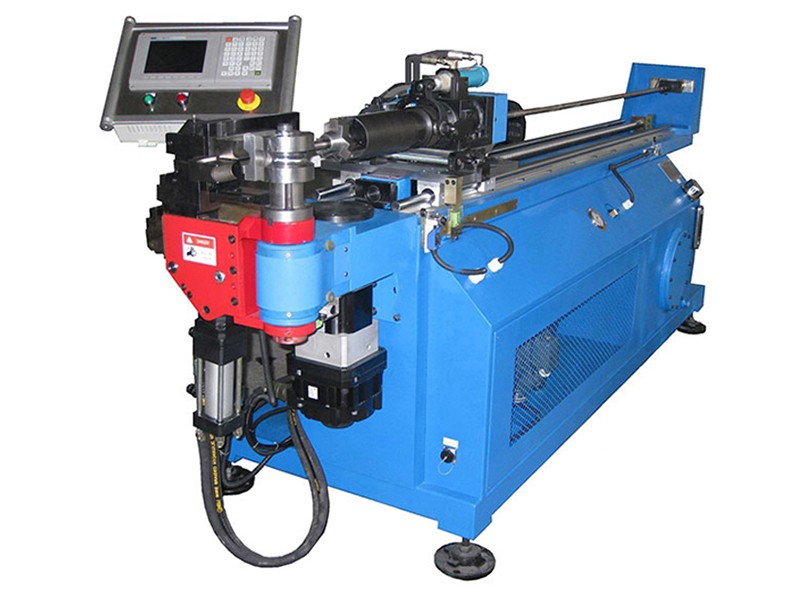

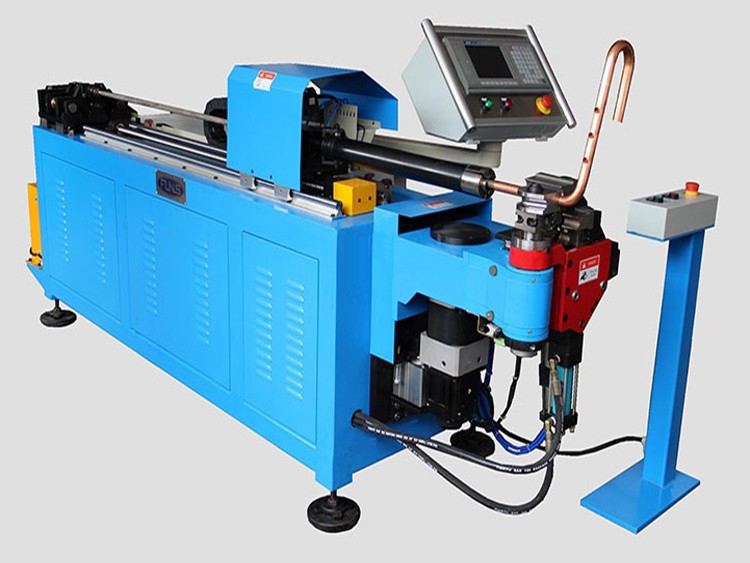

Capacité de la machine-outil à commande numérique (CNC) plieur de tube en cuivre
La structure de la machine est conçue pour garantir un fonctionnement stable et une grande rigidité du matériel

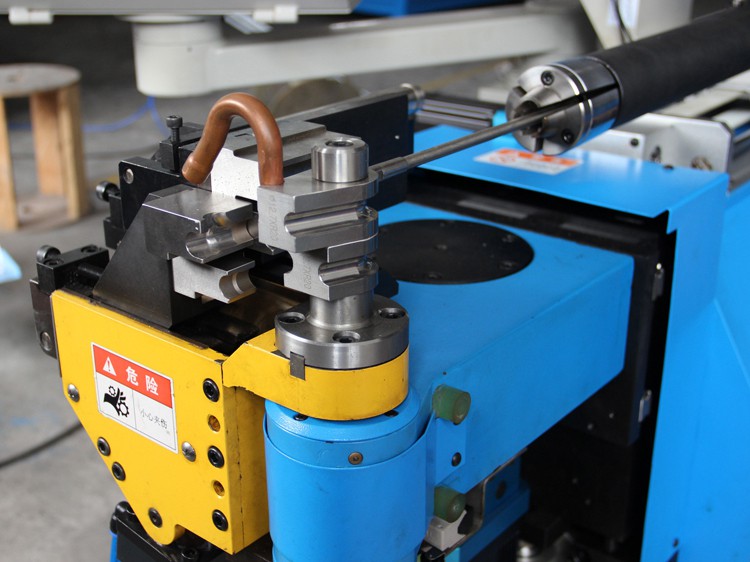

La partie pliante est intégrée au reste de la machine via une roue dentée précise qui permet d’effectuer des pliages extrêmement précis
Le système de verrouillage est conçu pour être fiable sans abimer la pièce
La barre centrale est conçue pour ne pas requérir de lubrification
La machine peut détecter les axes X et Z et régler une alarme point mort.
Ecran LCD 8”, avec un clavier intégré antifouling
La machine-outil à commande numérique peut sauvegarder 400 unités de programme pour 400 produits, code G-M, avec une interface RS232
Le programme peut se calibrer automatiquement pour déterminer l’angle de pliage, la longueur, compter le nombre de pliages, activer les alarmes et autres fonctions.
Données techniques de la machine-outil à commande numérique (CNC) plieur de tube en cuivre
Modèle
Données
Diamètre recommandé du tube à plier
Cuivre/aluminium
Max. 20mm
Acier au carbone
Max. 16mm
Epaisseur recommandée des parois du tube à plier
Cuivre/aluminium
Max. 1.5mm
Acier au carbone
Max. 1.0mm
Angle max. de pliage
0- 200º
Angle de rotation 3D
360º
Rayon max. de pliage
R80mm
Rayon min. de pliage
R10mm
Longueur max. de la pièce
1800mm
Longueur du matériau inséré
0-1200mm
Efficacité de la machine à plier
2.2 sec. par pliage
Vitesse d’insertion
1-1200mm/sec.
Vitesse de rotation
0-600 º/sec.
Vitesse de pliage
0-300 º/sec.
Précision du repositionnement
Axe d’insertion
±0.05mm
Axe de rotation
±0.05º
Axe de pliage
±0.05º
Puissance servomoteur
Axe d’insertion
1.5kW
Axe de rotation
0.75kW
Axe de pliage
3.0kW
Pression pneumatique
0.5-0.7MPa
Source d’énergie
380V, 3Phase, 50Hz
Dimension de la machine
2500 x 620 x 1300mm
Poids
Environ 1200kg
La machine-outil à commande numérique (CNC) plieur de tube en cuivre est équipé d’une seule plaque de pliage. Nous avons aussi des modèles à 2 plaques et 3 plaques

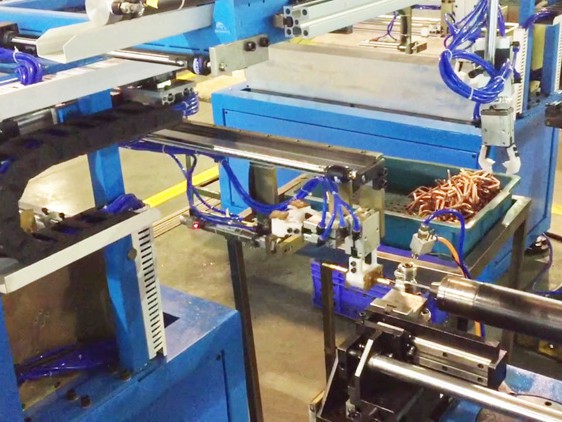

Nous pouvons fournir un système de chargement et de manipulation automatique pour pleinement automatiser l’opération
Nous pouvons aussi intégrer une fonction perforation pour bride sur la plaque de pliage
