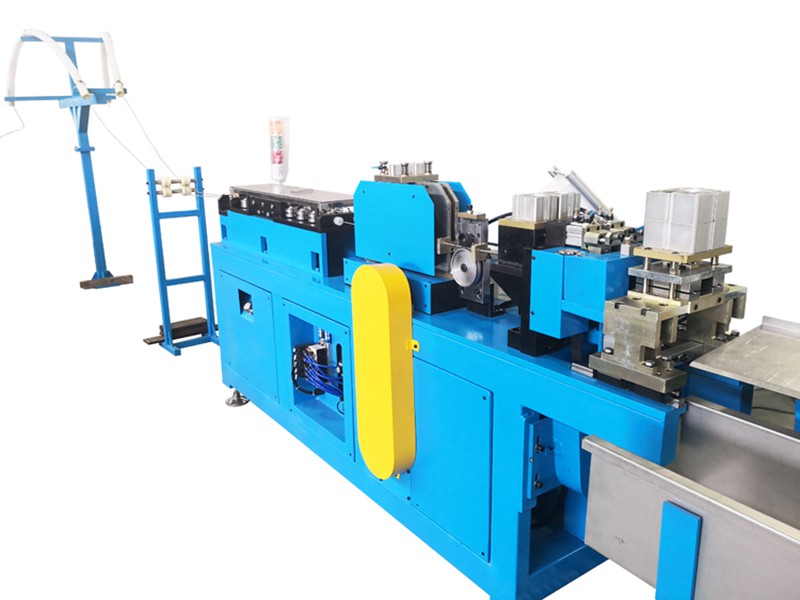

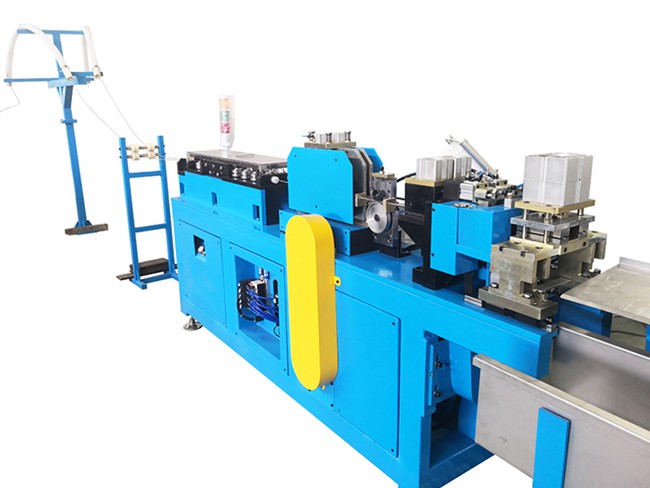

Machine à couper et rigidifier les tubes Bundy

Formulaire de demande

La machine à couper et rigidifier les tubes Bundy sert à assembler les tubes Bundy et les tubes capillaires cuivres en détectant automatiquement la longueur et en découpant sans bavures.

La machine utilise une technologie de découpe par séparation extrêmement précise qui élimine presque entièrement la réduction du diamètre à la suite de la découpe. La machine découpe sans bavures.

Capacités de la machine à couper et rigidifier les tubes Bundy
  • Insertion par servomoteurs, positionnement stable et précis
  • Coupe deux pièce à la fois, pour un meilleur rendement
  • Utilise la technologie de découpe par séparation, diminue la réduction du diamètre après découpe
  • Lames coupantes équipées de distributeurs de lubrifiant pour une découpe sans bavures
  • Automate programmable industriel (PLC control), hautement automatisée – insertion automatique, découpe automatique, déchargement automatique, alarme automatique

Données techniques de la machine à couper et rigidifier les tubes Bundy

Modèle Données
Tubes recommandés Rouleau tube cuivre TP1/2 (M/M2) / tube Bundy
Diamètre tube recommandé Ф4.6~Ф10.6mm
Epaisseur parois tube recommandée 0.5~1.0mm
Longueur de découpe 40mm ~ illimité
Dérouleur 1
Dimension dérouleur OD: 400~600mm; Poids: max. 100kg
Tubes coupés simultanément 2
Vitesse de découpe 8 découpe par minute (pour L=1000mm)*
Longueur insérée par utilisation Insertion continue, pas de limite de longueur
Tolérance découpe ≤0.3mm /1000mm
Taux de rétrécissement de l’embouchure intérieure f < 20% *
Différence de longueur entre deux pièces ≤0.5mm
Rondeur des tubes coupés Pas de rondeurs ≤3%
Résultats en surface après la découpe Pas de rayures apparentes, pas marques etc. Pas de bavures
Air comprimé 0.5-0.7MPa
Consommation totale d’électricité 1.0kW
Dimension machine 2600 x 1200 x 1500mm
Dimension dérouleur 2000 x 1000 x 2000mm

* 1-Quand la distance de découpe est inférieure à 100mm, la fonction pré-étirage n’est pas utile.
* 2- Taux de rétrécissement de l’embouchure intérieure signifie :
