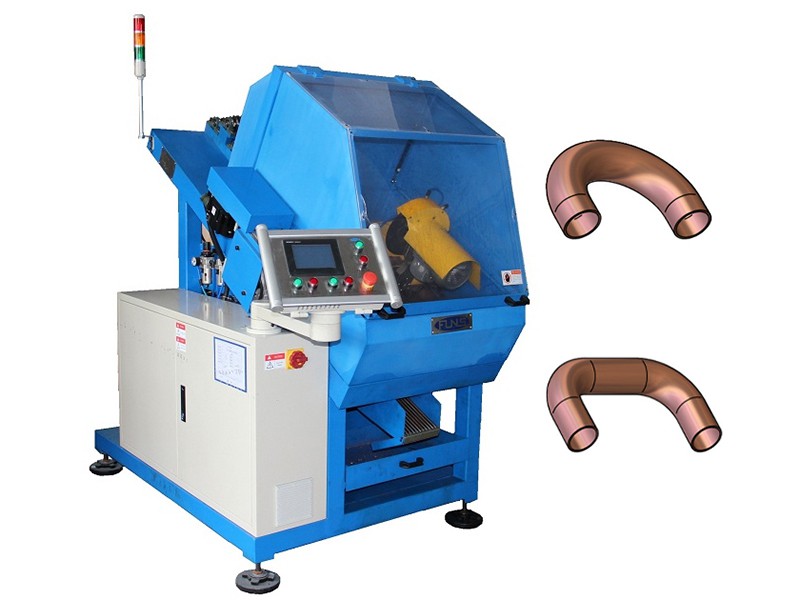

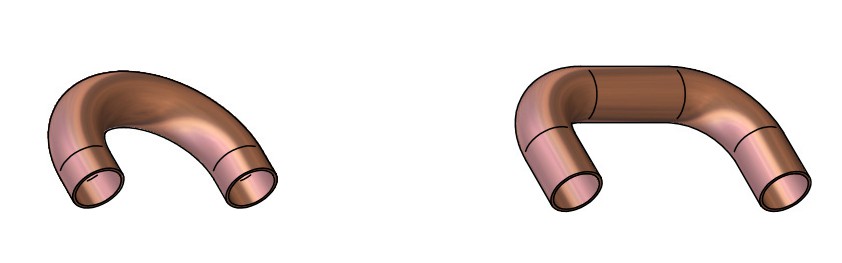

This Machine plieuse pour tuyaux en double coude is specially designed for decoiling, straightening, bending, and cutting coil copper tubes into return U bends and crossover C bends, used in air conditioners and heat exchangers.
La machine comprend un dérouleur de cuivre, un système de rigidification, une plieuse et un système de découpe, un système de déchargement, un système hydraulique, un système pneumatique. Il s’agit d’une machine type automate programmable industriel (PLC control).

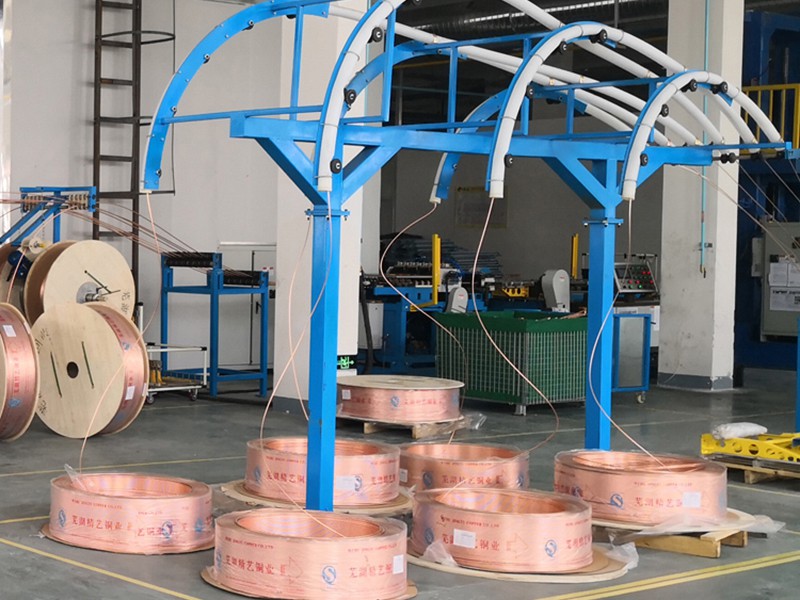

Pour des tubes de cuivre d’un diamètre inférieur à 9.52mm (3/8”), un dérouleur avec moins de cinq têtes, un moteur passif, et sans électricité, est recommandé.
Données techniques de la machine plieuse pour tuyaux en double coude
Modèle
Données
Matériau recommandé des tubes en cuivre
TP2
Taille recommandée du rouleau de cuivre
Max. OD: Ф1100mm; ID: Ф130mm
Diamètre recommandé des tubes de cuivre
Φ7.0mm / Φ9.52mm
Nombre de tubes de cuivre
Max. 5 pièces
Durée de cycle
< 6s (pour pliage en U)
Marge d’erreur hauteur pliage en U
±0.5mm
Marge d’erreur hauteur entre les deux embouts
Moins de 0.5mm
Marge d’erreur rayon
±0.5mm
Marge d’erreur écart (distance centre entre les embouts)
±0.1mm
Marge d’erreur rigidification
Courbe ≤3mm pour L=1000mm
Ratio d’aplatissage à l’embouchure
Moins de 5%
Ratio d’amincissement à l’embouchure
Moins de 30%
Hauteur des bavures à l’embouchure
Moins de 0.2mm
Qualité finale
Aucun plis, rayures, fissures, bosses ou crevasses, bavures
Puissance électrique totale
5kW
Pour les tuyaux en double coude, il existe des machines auxiliaires:

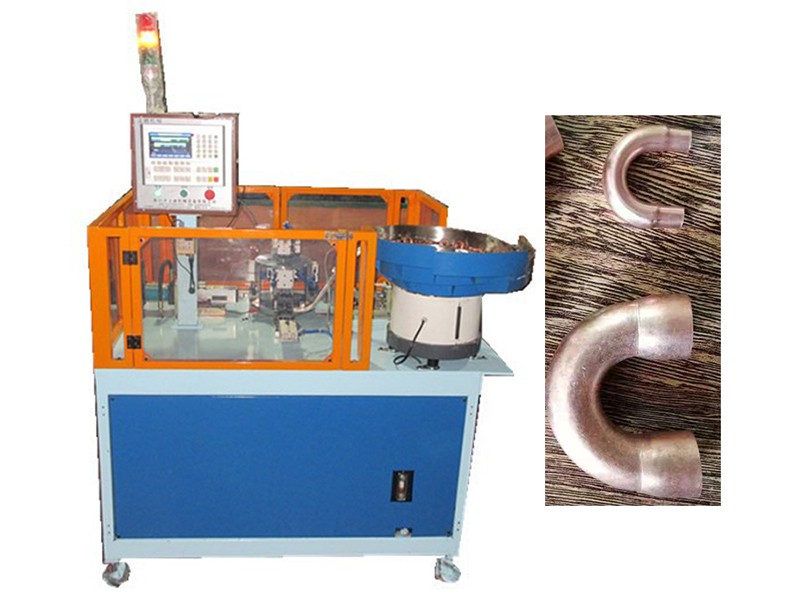

Machine pour réduire/élargir l’embouchure des tuyaux en double coude

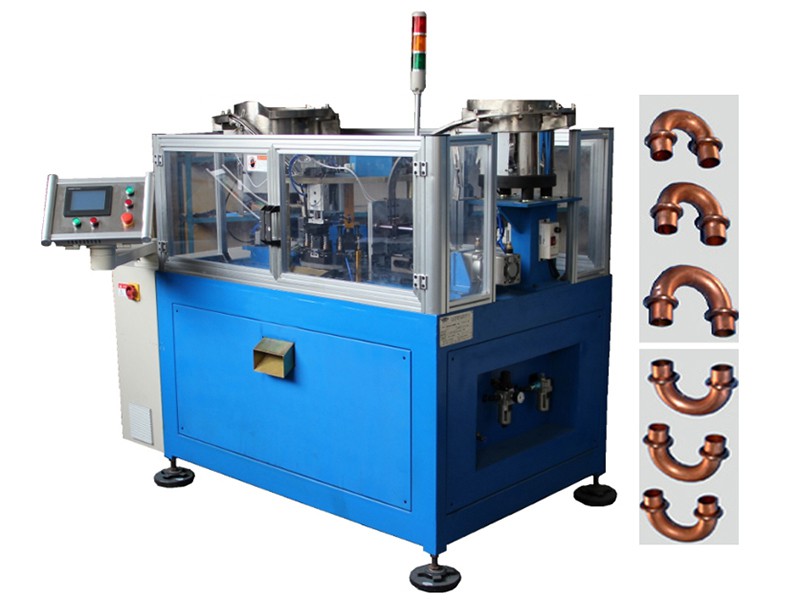

Machine d’assemblage d’anneaux à souder sur tuyaux en double coude

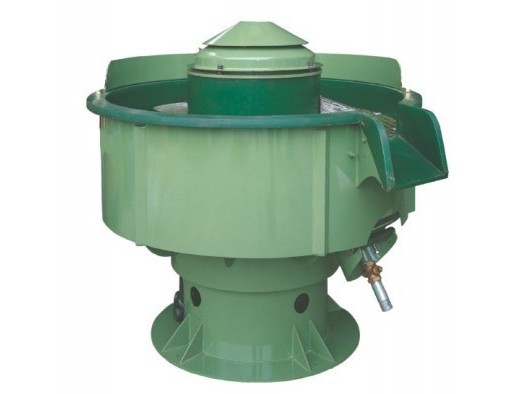

Machine à nettoyer et polir les tuyaux en double coude
