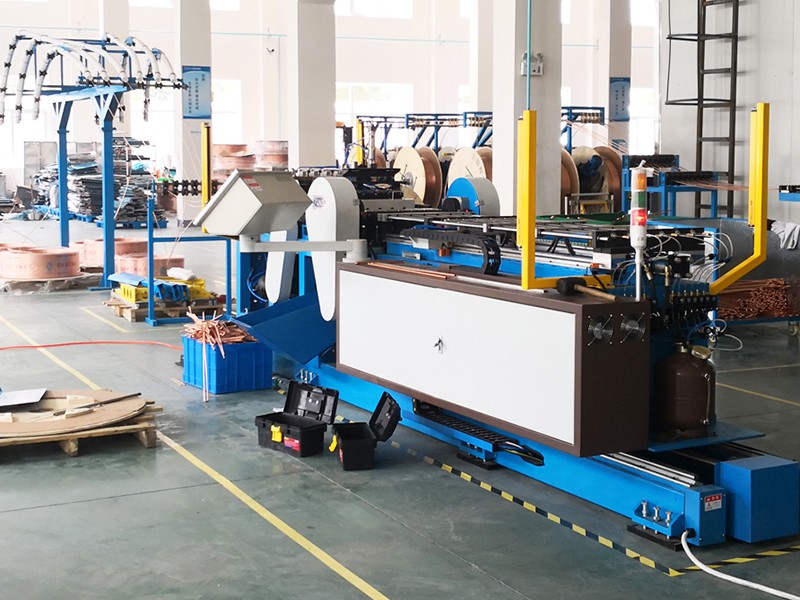

Plieur de tubes en épingle

Formulaire de demande

Ce plieur de tubes en épingle est spécialement conçu pour dérouler, rigidifier, découper sans bavures, et plier des rouleaux de cuivre dans une forme de long U, utilisé dans les climatisations et échangeurs thermiques.

Cette machine inclus un dérouleur, un système de rigidification et de découpe, une plieuse, un système de décharge, un système hydraulique, un système pneumatique, et un système de contrôle type automate programmable industriel.

Données techniques du plieur de tubes en épingle

Modèle Données
Matériau recommandé des tubes en cuivre TP2
Diamètre recommandes des tubes en cuivre Φ7mm; Φ9.52mm (personnalisable)
Rayon de pliage ф7: R21mm; ф9.52: R25.4mm
Nombre de tubes de cuivre 6 (personnalisable)
Longueur max. des tubes en cuivre 275~1600mm (personnalisable)
Vitesse de production L≤300, < 8s; L≤800, < 12s; L≤1600, < 20s;
Marge d’erreur longueur L< 800, ±0.5mm; L≥800mm, ±0.8mm
Marge d’erreur longueur entre les deux extrémités Moins de 1.0mm
Marge d’erreur distance centre entre les deux extrémités Moins de ±0.1mm (dans les 14mm de la boucle)
Diamètre intérieur du tube à la zone de coupe ф7: >ф5.6mm; ф9.52: >ф8mm
Marge d’erreur rigidification Courbe ≤3mm pour L=1000mm
Ratio d’aplatissage au niveau de la boucle Moins de 15%
Ratio d’amincissement au niveau de la boucle Moins de 30%
Qualité finale Aucun plis, rayures, fissures, bosses ou crevasses, bavures
