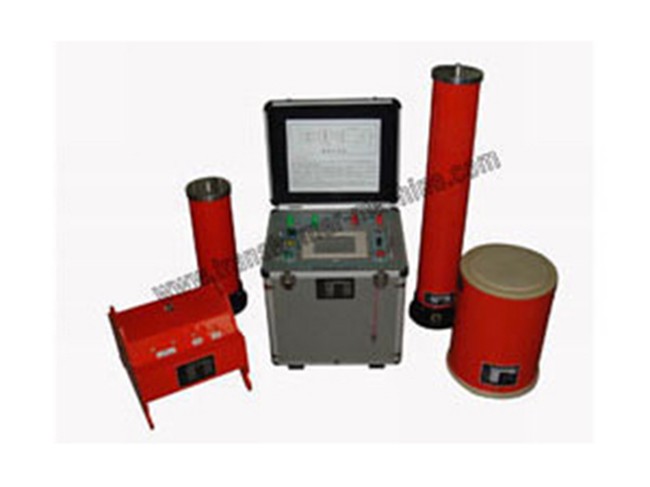

Testeur de rigidité diélectrique

Testeur de rigidité diélectrique

Le testeur de rigidité diélectrique comprend la puissance de fréquence, transformateur d'excitation, des réacteurs et diviseur de tension. Les réacteurs sont de type à coulée de résine sèche, adaptés pour les tests de câbles différents. Le dispositif de résonance à fréquence variable permet d'atteindre des réacteurs et des résonances de condensateur en ajustant la fréquence d'alimentation et en obtenant une haute tension et de grands courants sur les objets testés.
Le testeur de rigidité diélectrique est portable, il est spécial pour tester les câbles. Certaines pièces peuvent avoir un poids de 60 kg, sont faciles d'être portées par deux personnes et d'autres de 30 kg peut être transportées par une seule personne.

Paramètres principaux du testeur de rigidité diélectrique

Article Spécifications
Tension de sortie nominale 0-130kV
Fréquence de sortie 20-300Hz
Tension de l'onde de résonance Onde sinusoïdale, avec taux d'aberration inférieur à1%
Durée de fonctionnement à charge complète 60 minutes
Facteur de qualité de système Supérieur à 20 sous une charge maximum
Ajustement du système 0.1Hz, instabilité inférieure à0.01%
Source électrique Alimentation électrique normale 220V ou 380V

Configuration et composants de test du testeur de rigidité diélectrique

Code Basic configurations Cables convenables
Puissance de fréquence Réacteur Transformateur à excitation Diviseur de tension
ZXZ-44/22 2.5kW 1A/220kV, 2 sets 2.5kVA/1kV 25kV 10kV 300mm2 ≤1km
ZXZ-88/22 4kW 2A/22kV, 2 sets 4kVA/1kV 25kV 10kV 300mm2 ≤2km
ZXZ-132/22 6kW 2A/22kV, 3sets 6kVA/1/3kV 70kV 10kV 300mm2 ≤3km 35kV,300mm2 ≤0.7km
ZXZ-198/22 10kW 1.5A/22kV, 6sets 10kVA/1/3kV 70kV 10kV 300mm2 ≤4km 35kV,300mm2 ≤1km
ZXZ-264/22 15kW 2A/22kV, 6sets 15kVA/1/3kV 70kV 10kV 300mm2 ≤4km 35kV,300mm2 ≤1km
ZXZ-396/22 15kW 3A/22kV, 6sets 15kVA/1/3kV 130kV 10kV 300mm2 ≤8km 35kV,300mm2 ≤2km
ZXZ-640/22 25kW 2.5A/32kV, 8 ensembles 25kVA/1/3/5kV 130kV 10kV 300mm2 ≤10km 35kV,300mm2 ≤3km 110kV,400mm2 ≤1km
ZXZ-1280/22 50kW 5A/32kV, 8 ensembles 50kVA/1/3/5kV 130kV 10kV 300mm2 ≤20km 35kV,300mm2 ≤8km 110kV,400mm2 ≤2km
