Analyseur de disjoncteur EHV

Analyseur de disjoncteur EHV

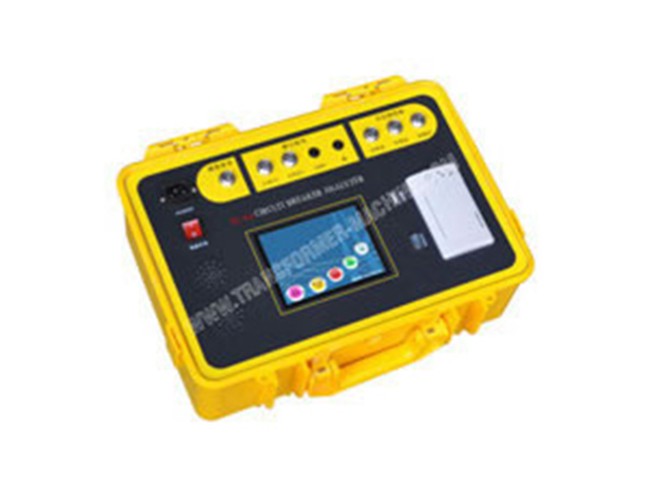

L'analyseur de disjoncteur EHV KC-6A est autonome, il a un microprocesseur contrôlé, 6 contacts secs, analysant la performance de votre disjoncteur haute tension en circuit en testant le temps de contact, la course, la vitesse et sur-course, etc.

Articles de test de l'analyseur de disjoncteur EHV
1. Tests de routine: temps, vitesse et course.
a) Test du temps.
1 Temps d'ouverture / de fermeture.
2 Synchronisée en phase (différence de temps entre les contacts dans une même phase).
3 Simultanée entre phases.
4 Fréquence de rebondissement et temps.
5 Courbe de temps d'ouverture fermeture du contact.

b) Test de vitesse et de course.
1 Vitesse instantanée d'ouverture/fermeture, vitesse maximum et vitesse moyenne.
2 Distance ouverte, sur-course, rebondissement arrière, course totale.
3 Courbe "course temps''.

c) Mesure des courants sur la fermeture / ouverture des bobines.
1. Test de réenclenchement: fermeture-ouverture, ouverture-fermeture, ouverture-fermeture-ouverture.
2. Test de basse tension: vérifier ou vérifier la fermeture / ouverture de tension la bobine d'action

Caractéristiques principales de l'analyseur de disjoncteur EHV
1. Ecran tactile couleur LCD 640x480, imprimante thermique intégrée haute vitesse.
2. Microprocesseur intégré, disque flash 4GB.
3. Equipé d'un logiciel de gestion de l'historique des données, l'interrogation, la comparaison, d'inscription, rapports et d'impression et d'une interface d'ordinateur USB et RS232.
4. L'analyseur de disjoncteur EHV a le pouvoir d'opération intégré, n'a pas besoin de source secondaire, pratique à utiliser à n'importe quel endroit.
5. L'onde courante d'affichage de fonction oscillographe et la courbe de durée de course pour identifier les défauts du système de commutation.
6. Il est équipé d'un capteur de vitesse angulaire, capteur linéaire ou capteur de résistance de diapositives, la vitesse d'essai de tous types de commutateurs.
7. L'analyseur de disjoncteur EHV a une fonction de test de réenclenchement.
8. Il a un circuit anti interférence interne convenable pour une utilisation fiable dans le poste de transformation de 500 kV, assurant les tests de sécurité, la stabilité et la précision.
9. Tests basse tension de support sur le mécanisme d'opération.
10. Il convient pour les caractéristiques mécaniques et les tests de tension d'action sur toutes les commutations SF6, sous vide et à faible quantité d'huile.
11. Il a sept opérations de test pour une synchronisation de duration de l'ouverture/fermeture inhérente sur 6 contacts ouverts simultanément et une chaîne pour la mesure de la vitesse.

Données techniques de l'Analyseur de disjoncteur EHV typique

Articles Spécifications
Durée 10ms-15s
Taux de résolution 0.1ms
Précision de mesure de temps 0.1% de lecture ±0.1ms
Taux de résolution de différence de simultanéité d'action minimum ±0.1ms
Mesure de résistance de fermeture 2000Ω
Précision de mesure de résistance de fermeture ±2% de lecture ±0.5Ω
Mesure de courant de bobine 20A
Rapport de résolution de mesure de courant de bobine 0.01A
Mesure de vitesse 20m/s
Rapport de résolution de mesure de vitesse 0.01m/s
Précision de mesure de vitesse ±1.0% de lecture ±0.05m/s
Mesure de course 6mm-400mm
Résolution de mesure de course 0.1mm
Précision de mesure de course ±1.0% de lecture ±0.1mm
Puissance AC 220V±10%, 50Hz ±1Hz
Puissance de sortie pour opération 20V-250V, 20A , numérique et ajustable
Dimensions 410×310 ×240mm
Poids 10kg

Note: Nous fournissons d'autres analyseur dedisjoncteur basés vos exigences.
