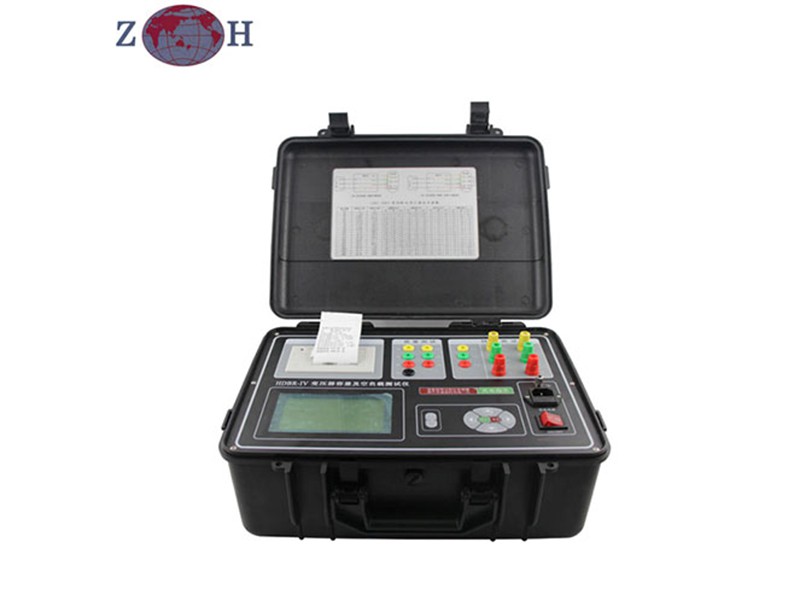

Compteur de capacité et de facteur de dissipation

Compteur de capacité et de facteur de dissipation

Ce compteur de capacité et de facteur de dissipation est un instrument d'essai de mise à jour pour mesurer la capacité et le facteur de dissipation (pertes diélectriques et impédance) pour des dispositifs de tension entièrement automatiques, comme les transformateurs, câbles, condensateurs, isolateurs, interrupteurs haute tension, parafoudres, etc.

C'est un instrument de haute précision, la puissance principale est générée par l'intérieur de l'onduleur et stimulée par le transformateur. La fréquence d'alimentation principale est de 45Hz et 55Hz, différente de la fréquence d'alimentation et évitant ainsi les interférences par la fréquence d'alimentation. Il est également adapté lorsque le fournisseur d'alimentation est un générateur.

Caractéristiques du compteur de capacité et de facteur de dissipation
1 Il est portable, avec un poids léger ne dépassant pas 30kg.
2 Equipé d'un grand écran (240x128mm), affichage de menu sur le coté droit, très simple opération, pas besoin de formation spéciale.
3 Les résultats du test du compteur de capacité et de facteur de dissipation peuvent être sauvegardés ou imprimés; une seule fois l'opération et l'ensemble du test se termine automatiquement.
4 Equipé d'une mémoire de grande capacité et d'une puce CMOS de calendrier. Les résultats des tests peuvent être enregistrés dans la séquence temps / date; l'enregistrement de l'historique peut être revu et imprimé à tout moment.
5 Equipé de menu de schéma de diagramme de câblage à l'intérieur cela aide l'opérateur à faire le câblage correctement.
6 Le compteur de capacité et de facteur de dissipation est équipé de détection au sol pour garantir la fiabilité d'intensification.
7 Etant équipé d'un verre d'huile d'isolation, cet instrument peut aussi tester les pertes diélectriques de l'huile d'isolation.
8 Le compteur de capacité et de facteur de dissipation est convenable pour le test de transformateur de tension de condensateur totalement scellé.
9 Il a un circuit simple et à inverseur, entièrement numérique, la tension de sortie est réglable constamment
10 Equipé de mesure de protection de mesure de sécurité multiple pour la fluctuation de la tension, court circuit de sortie, surtension, surintensité, température excessive, etc.

Paramètres du compteur de capacité et de facteur de dissipation

1 Conditions de service -5°C ~ 40°C RH<80%
2 Principe d' anti-blocage Fréquence variable
3 Alimentation AC220V +/-10% (pas de limite sur la fréquence)
4 Sortie HV Tension 0.5~10kV
Précision 5%
Courant max. 140mA
Capacité 1000VA
5 Puissance d'auto excitation AC 0~30V 45Hz/55Hz
Courant max. 15A
6 Taux de résolution tgδ 0.001% Cx: 0.1pF
7 Précision Δtgδ +/- (lecture x 1.0% + 0.040%)
ΔCx +/- (lecture x 1.0% +1.0pF)
8 Gamme de mesure tgδ Pas de limite
Cx 15pF < Cx < 100000pF

10kV Cx < 30,000pF

5kV Cx < 60,000pF

1kV Cx < 100,000pF
Pour CVT Cx < 100,000pF
9 Taille de mémoire Peut stocker 40 unités de données de test
10 Dimension 470 x 320 x 390mm (L x l x H)
11 Poids 30Kg
