Accueil Equipement de test de transformateur Système de test à décharge partielle

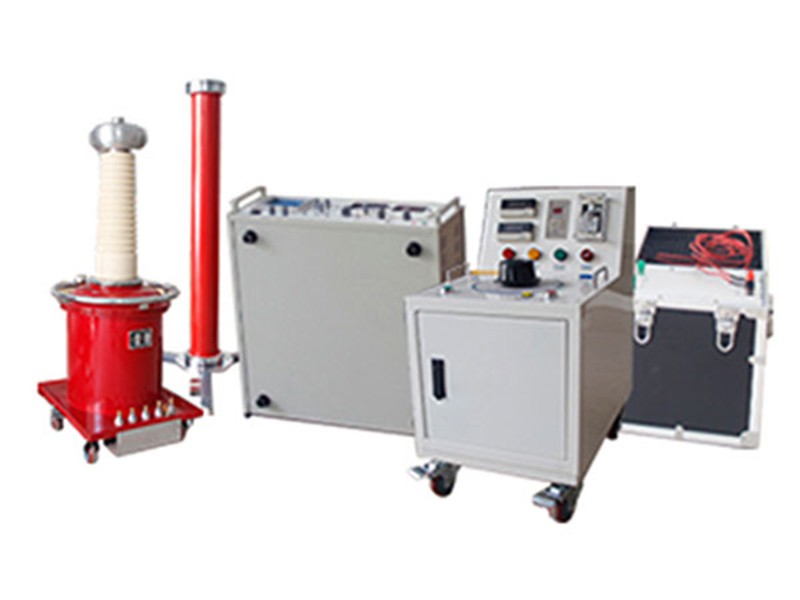

Système de test à décharge partielle

Système de test à décharge partielle

Le système de test à décharge partielle est spécial pour mesurer la décharge partielle des transformateurs, moteurs, câbles, SIG, les commutateurs, parafoudres et autres. Il a la fonction de mesure particulière à double canal qui permet de faire plusieurs tests pour différents articles ou de plusieurs tests à différents points sur le même article, il est également approprié pour analyser les positions de décharge des transformateurs de grande taille.

Composants du système de test à décharge partielle
1. Transformateur de test à décharge non partielle
2. Panneau de contrôle et régulateur de décharge non partiel
3. Filtre d'isolation
4. Condensateur de couplage
5. Compteur de test à décharge partielle
6. Résistance de limitation de courant, câbles et autres.

Caractéristiques principales du système de test de décharge partielle
1. Méthode de travail de controle de programme complet, pour une meilleure mesure et une meilleure analyse.
2. Les astuces textuelles sont disponibles, ce qui rend l'opération des équipements simple.
3. Le système de test à décharge partielle peut sauvegarder les chiffres de décharge partielle et les données seront imprimées, ce qui génère automatiquement le rapport de test.
4. Choisir librement la méthode ellipse ou béline affichant les mesures en statique, observer et analyser l'impulsion de décharge partielle d'une tension d'essai de cycle.
5. Le système de test à décharge partielle a le dernier tableau en 2D et en 3D affichant plus d'informations, plus facile de faire une distinction entre la décharge et les impulsions de perturbation. Des colonnes de couleurs spéciales et numériques indiquent la valeur pic de décharge d'impulsion. Technique spéciale de fenêtrage numérique, en évitant le test par des perturbations.
6. Le système de test à décharge partielle a un double canal de mesure et d'analyse technique pour construire la polarité d'impulsion reconnaissant des circuits ou l'équilibre des circuits de mesure et freiner les impulsions de perturbation. Pratique pour établir des données de mesure et de positionnement

Paramètres techniques du système de test à décharge partielle
Articles Spécifications
Canaux de test Double canal
Sensibilité de test 0.1 Pc
Bande de fréquence de test band Largeur de bande 3dB, 10kHz-300kHz
Plage dynamique de gain 120dB
Partie inférieure du filtre 10,20,40KH,
Partie supérieure du filtre 100,200,300kHz
Fréquence de synchronisation 50,100,150,200 et autres
