Analyseur de qualité d'énergie

Analyseur de qualité d'énergie

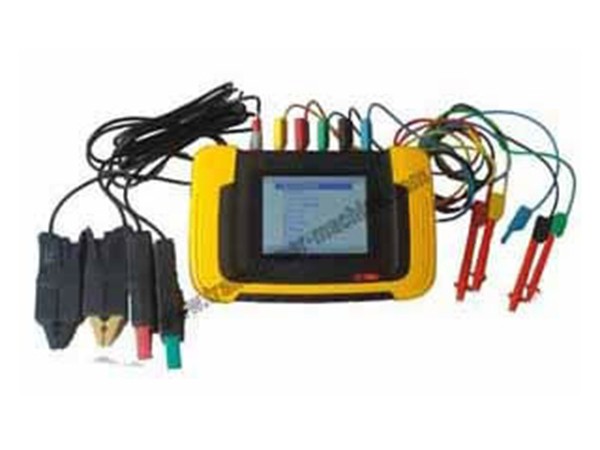

Cet analyseur de qualité d'énergie PQA-3561 est un analyseur de qualité d'énergie 3P/3W et 3P/4W, utilisé pour tester et évaluer la qualité du réseau électrique. Il fournit de multiples analyse de la fréquence harmonique, tension / courant / électrique, déséquilibre triphasé, la puissance et l'énergie, l'enregistrement des données et plus encore.

L'analyseur de qualité d'énergie aide à repérer, prédire, prévenir et résoudre les problèmes dans les systèmes de distribution d'énergie. Il a une mémoire de grande taille, adapté à l'analyse à long terme et la collecte des données du réseau électrique; son logiciel analyse les données recueillies et téléchargées sur le PC.

Applications de l'analyseur de qualité d'énergie
1. Dépannage de première ligne - diagnostic les problèmes à l'écran pour obtenir votre opération de retour en ligne immédiatement.
2. Diagnostic à l'avance - détecte et empêche les problèmes de qualité de puissance avant qu'ils ne surviennent.
3. Valide la qualité du courant entrant à l'entrée du service.
4. L'analyseur de qualité d'énergie détecte des pannes inaccessible ou des intermittences.
5. Etudes des charges - vérifier la capacité du système électrique avant l'ajout des charges.
6. Evaluation - quantifier la consommation d'énergie avant et après les améliorations afin d'économiser de l'énergie sur les appareils électriques.

Caractéristiques principales de l'analyseur de qualité d'énergie
1. Poids léger, de petite taille et portable.
2. Ecran LCD en couleur 5.7'' 320x240.
3. Il teste la tension triphasée, courant triphasé, ligne nulle de courant et plus encore.
4. L'analyseur de qualité d'énergie a jusqu'à 50 fois les harmoniques avec le schéma du spectre de fréquences.
5. Test d'énergie: énergie apparente triphasée, énergie active, énergie réactive, facteur de puissance et énergie électrique triphasée
6. Test de déséquilibre triphasé avec un diagramme clair.
7. Enregistre au moins 40 fois de surintensité et aussi 40 fois d'affaissement et houle.
8. Test pour le mouvement des vagues, et scintillement de courte et longue durée.
9. L'analyseur de qualité d'énergie a un oscilloscope numérique, vérifiant la forme d'onde du signal de tension et de courant.
10. Il a un logiciel de données pour analyser facilement les résultats de la surveillance.
11. Port de communication USB.
12. Batterie à ion lithium de haute performance, fonctionnant pendant 5 heures

Données techniques principales de l'analyseur de qualité d'énergie

Article Spécifications
Impédance d'entrée 1MΩ, 20PF
Mesure de tension 10-700Vrms
Mesure de courant 5A, 10A, 100A, 1000A, 1500A et 3000A (via pince de courant relative)
Fréquence 40Hz-70Hz
Mesure harmonique 1-50th
Courant d'appel 2000A
Tension de crête 1000V
Poids du corps 1.6kg (3.53lb)

Données de fonction de mesure principale de l'analyseur de qualité d'énergie triphasé

Article Gamme de mesure Précision
Tension 10~700V (vrai RMS) +/-0.5%
Intensité 0.5~3000A (vrai RMS) +/-0.5%
Fréquence 40~70Hz +/-0.01Hz
Test harmonique Tension: harmonique totale, 1~50th +/-0.1%(r)
Intensité: harmonique totale, 1~50th +/-0.05A
Analyse d'énergie Energie active: 0.05~700kW Indication +/-50W
Energie apparente: 0.05~700kVA Indication +/-50VA
Puissance reactive: 0.05~700kVAR Indication +/-50VAR
Facteur de puissance: 0.00~1.00 Indication +/-0.05
Energie active: 0.01~10000kWh Indication +/-0.05kWh
Energie apparente: 0.01~10000kVAh Indication +/-0.1kVAh
Energie réactive: 0.01~10000kVARh Indication +/-0.1kVARh
Facteur de puissance en moyenne: 0.00~1.00 Indication +/-0.005
Déséquilibre 3-phases Tension fondamentale: 10~700V (vrai rms) +/-0.5%
Courant fondamental: 0.5~1000A (true rms) +/-0.5%
Fréquence fondamentale: 40~70Hz +/-0.01Hz
Angle de phase: 0~360° +/-0.3°
Déséquilibre: 0.0%~100% +/-0.2%
Enregistrement de données Tension 3P, intensité 3P, courant nul, tension harmonique (THD et 1 ~ 25 harmoniques), le courant harmonique (THD et 1 ~ 25 harmoniques), le déséquilibre, puissance active, puissance apparente, puissance réactive, facteur de puissance, scintillement et la fluctuation, etc. Intervalle de temps: 3s~30min, réglable; Durée: <960 heures
Flèches /gonflement Flèche de tension, gonflement de tension et interruption instantanée Peut enregistrer 40 fois au maximum
Fluctuation Fluctuation de tension 0.1%~10.0% ≤ +/-5%
Vacillement Scintillement de longue et courte durée Temps réduit ≤ +/-5%
Oscilloscope numérique Formes d'onde de tension transitoire de 3P, 3P courant, tension nulle et courant nul Fréquence max. d'échantillonnage: 200 kHz fréquence min. d'échantillonnage: 100Hz
