Machine de soudage de panneaux 3D

Machine de soudage de panneaux 3D

Introduction principale

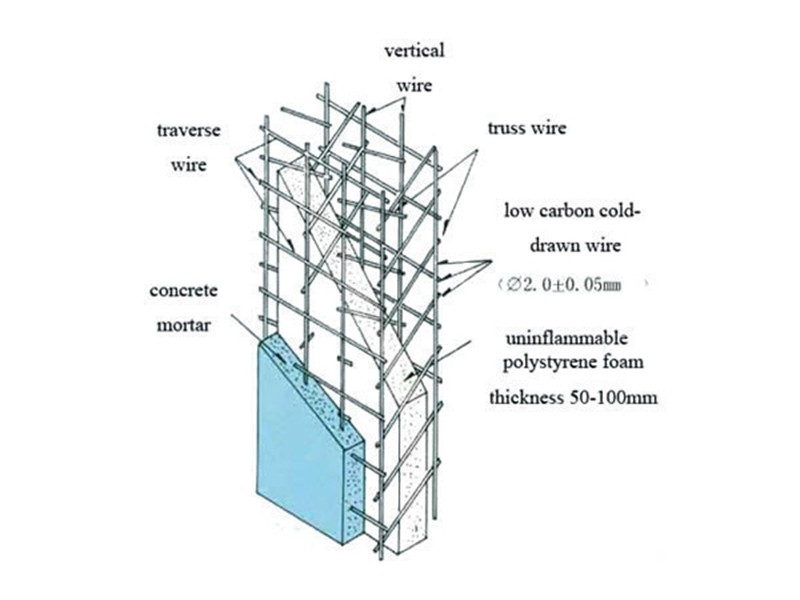

Cette ligne est destinée à fabriquer les panneaux de béton renforcés (appelés aussi panneaux 3D). Cette structure tridimmentionnale de grande légèreté a utilisé généralement le panneau polystyrène non-imflammable 50mm d'épaisseur comme noyaux de coeur,couverte en mailles métalliques à un ou deux côtés.
Quant à l'installation,le mortier de ciment peut être appliqué sur un seul côté ou tous les deux côtés pour former un panneau de mur léger.
Comme un panneau de mur de nouveau type,il dispose de parfaites performances,telles que la grande légèreté,installation facile et rapide,économie d'énergies,isolation thermique et sonore,non-imflammable,imperméable etc..

Construction de la ligne de production
Cette ligne de production complète est constituée de machine de soudage de mailles plates,machine de soudage de structure maillée 3D,machine à bobiner les fils métalliques,machine de coupe et de redressement des fils,compresseur d'air,réservoir de stockage et soudeuse à points manuelle pour la réparation.

Spécifications techniques principales

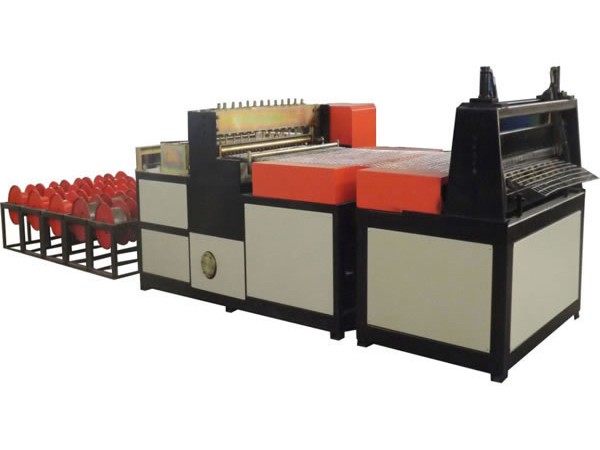

1. Machine de soudage de mailles plates automatique

3D Panel Welding Machine
Cette machine a adopté la technologie de contrôle synchronisé électrique ou électronique. Elle permet une haute précision de contrôle,fonctionnement stable,grande vitesse de soudage et opération facile. Elle est équipée de dispositif précis de coupe et de positionnement précis. Les grilles permettent d'être réglables selon vos besoins.

Diamètre de fil 1.5-2.8mm Vitesse de soudage 45 fois par minute
Dimensions de grille 50*50mm-200*200mm Puissance nominale 75kVA
Largeur de maille 1200mm Dimensions 2.5x2.1x1.4m
Nombre de tours 24* Poids 2.5T

NB: * 25 tours en option

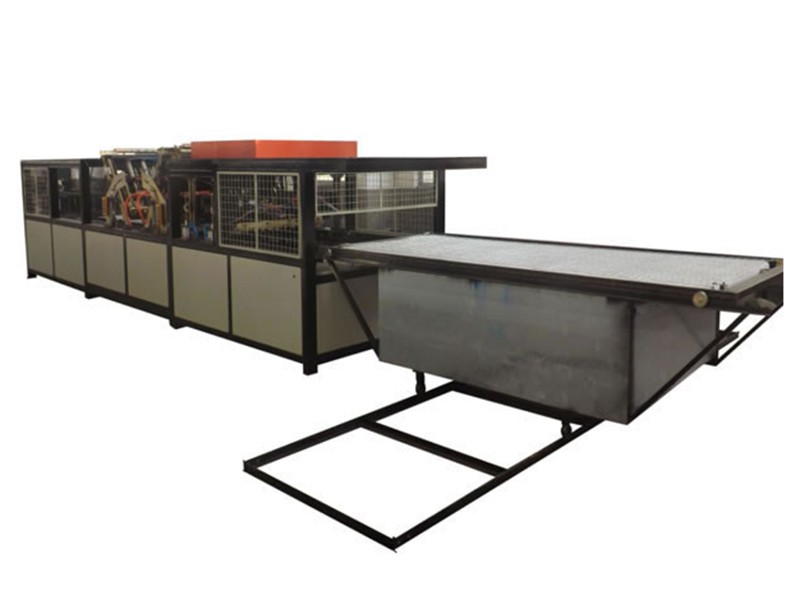

2. Machine de soudage de structure maillée 3D (machine de soudage de faisceaux)
Contrôle PLC,controle sur écran tactile,entraîné par moteur pneumatique.
Procédures : alimentation de mailles plates et panneaux mousse EPS/XPS → positionnement des mailles et mousse → insertion automatique des faiseaux → découpe automatique pour les faisceaux → soudage pour les faisceaux et les mailles

Puissance nominale 75kVA
Tension d'entrée AC380V,50Hz*
Distribution d'air 3m3/min,0.6MPa
Matériel adapté Panneaux EPS/XPS 30mm-100mm thick,uninflammable
Faisceaux Maille plate simple ou double,densité différente de faisceaux; diamètre de fil 2.0-3.0mm
Mailles plates 52mm x 50mm ou 50mm x 50mm
Production scale Dimensions standard : 3000mm x 1220mm (LxW)** Environ 300,000-350,000 m² par an
Weld missing rate Moins de 5%
Résistance de soudage Plus de 330N
Dimensions hors tout L x lx H 13.5 x 1.8 x 1.7m
Poids   4000kg

NB: * Alimentation électrique spécifique en option.
** Machine pour grandes dimensions (6000mm x 1220mm) en option.

3. Machine de coupe et de redressement des fils
Elle est destinée à découper et à redresser le fil. Puissance du moteur de découpe est de 1.5kW,diamètre de fil max. 4mm.

4. Machine à bobiner les fils métalliques
Cette machine est destinée à bobiner les fils métalliques. Puissance du moteur : 1.5kW,diamètre max. de fil : 4mm.

5. Compresseur d'air & réservoir de stockage
Débit : 3m3/min,pression 0.6-0.8Mpa,puissance du moteur 9kW,capacité du réservoir de stockage 1m3.

6. Manual spot welding machine: electric power 75kVA.

7. Machine à dérouler de fils : entraînement passif,capacité 2000kg
