Machine de soudage de caillebotis en acier

Machine de soudage de caillebotis en acier

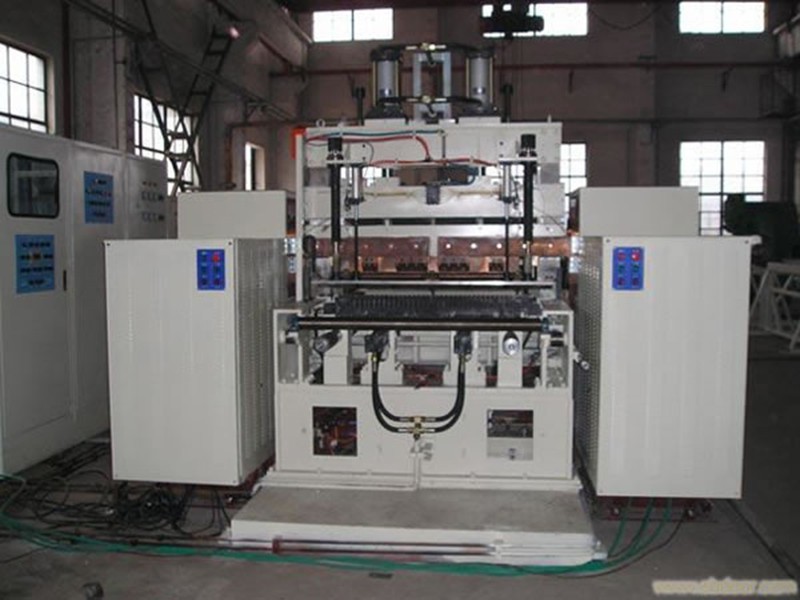

Description de la Machine de soudage de caillebotis en acier
Cette machine de soudage de caillebotis en acier DM-600 est composée d'une machine de soudage de type portique,un dispositif d'alimentation d'acier plat à double couche,un dispositif de descente automatique de barre transversale,une remorque de caillebotis en acier,système hydraulique et pneumatique,système de refroidissement,ainsi que système de contrôle électrique.

Matière première pour caillebotis en acier
Article Spécifications
Matériau adéquat Acier profilé à chaud ou à froid
Largeur de barre plate à roulement 25-75mm
Epaisseur de barre plate à roulement 2.5-7mm
Croisillon Rond Diamètre 4mm, 5mm, 6mm, 8mm
Barre carrée 4×4mm, 5×5mm, 6×6mm, 8×8mm

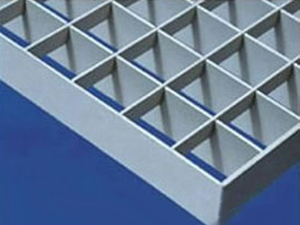

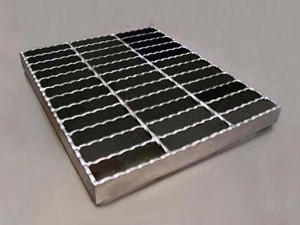

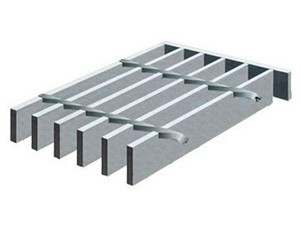

Spécifications de Caillebotis en acier fini
Article Spécifications
Dimensions de caillebotis en acier fini 1000×6000mm (l×L)
Espace entre les fers plats 30, 40, 50, 60mm, ajustable
Espace entre des transversales 38-160mm, ajustable
Tolérance de largeur Inférieure à ±3mm
Non-perpendicularité du fer plat de roulement Inférieur à 10% de la largeur de barre
Déviation de position de croisillon La surface de croisillon dépasse de la surface de barre de support de moins d'1mm. Les deux extrémités du croisillon dépasse de la grille de moins de 2mm.
Déflection de croisillon end au centre du grillage Inférieur à 3mm
Déflection d'espaces entre deux croisillons avec une longueur de 1500mm Inférieur à ±5mm
Déflection en diagonale Inférieur à ±5mm dans une longueur de 1000mm

Paramètres techniques dela Machine de soudage de caillebotis en acier
Article Spécifications
Alimentation électrique triphasé, 380V, 50/60Hz
Puissance de soudage nominale 6×100kVA
Transformateur 630kVA
Courant nominal AC 600A
Courant de fonctionnement minimum AC 280A
Faible charge temporaire nominale 50%
Pression maximum 25kN
Course de presse maximum pour la traverse 50mm, ajustable
Poids de machine Environ 4.5 tonnes
Eau de refroidissement 0.2MPa
