Machine de soudage (Ligne de soudage de tubes à ailettes en spirale)

La machine de soudage pour tubes à ailettes en spirale est employée pour souder des ailettes d'acier en spirale au tube en acier. Le tube à ailettes en spirale est largement utilisé pour des projets d'échangeur de chaleur domestique et industriel.

Caractéristiques
1. La machine de soudage de tubes à ailettes en spirale adopte un système PLC pour un contrôle de liaison de conversion à double fréquence sur le produit.
2. Le chargement, le serrage, l'alimentation, le soudage et le déchargement du matériel peuvent être effectués automatiquement.
3. En plus d'un contrôleur DVP Panasonic, la machine de soudage pour tubes à ailettes en spirale emploie aussi une interface homme-machine Panasonic pour des opérations pratiques.
4. Construite avec rail de guidage 40Cr, la ligne de soudage de tube à ailettes en spirale est caractérisée par d'excellentes performances de soudage et d'une longue durée de vie.

Paramètres principaux de la Machine de soudage de tubes à ailettes en spirales

Article CPG-9I CPG-10
Longueur de tube à ailettes maximum 8m/12m/16m 12m/16m
Diamètre de tube de base adéquat Φ20mm-Φ159mm Φ20mm-Φ219mm
Fin spiral pitch 4-30mm 4-50mm
Matériau d'ailette Acier en carbone, alliage en acier, acier inoxydable
Epaisseur de matériau d'ailette 0.8-3mm 0.8-3.5mm
Largeur de matériau d'ailette 10-30mm 10-40mm
Vitesse d'alimentation de matériau pour ailette en spirale 30m/min
Tolérance de pas en spirale ±0.1mm
Vitesse de rotation du mandrin 0-350rpm
Longueur d'embout de tube base sans ailette en spirale Inférieur à 20mm
Puissance HF Capacité 100kVA 200kVA 300kVA 400kVA
Diamètre de tube adéquat <60mm <114mm <159mm <219mm

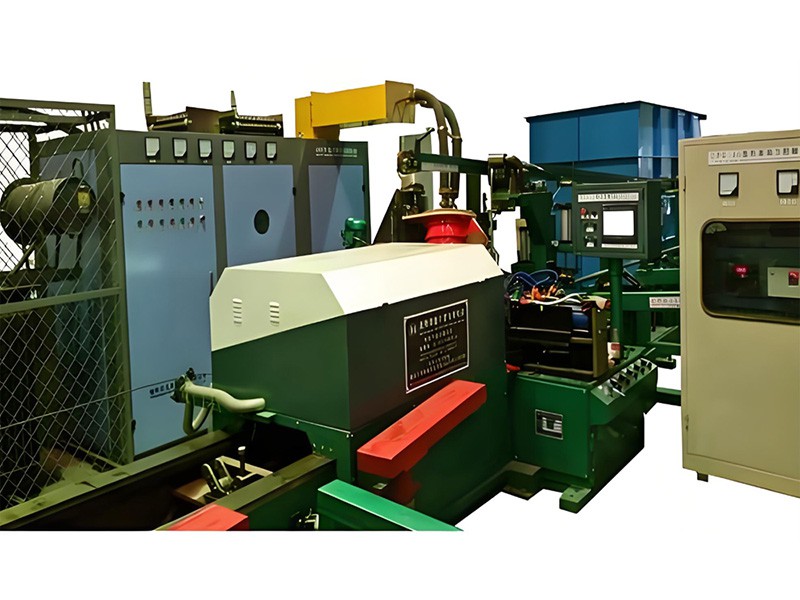

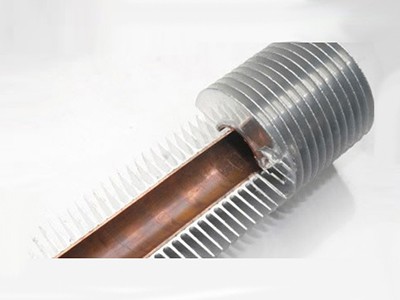

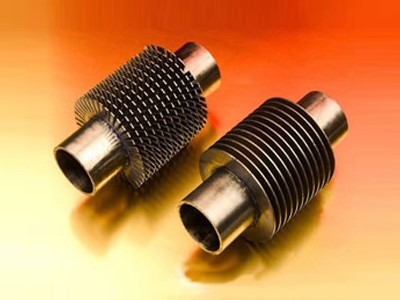

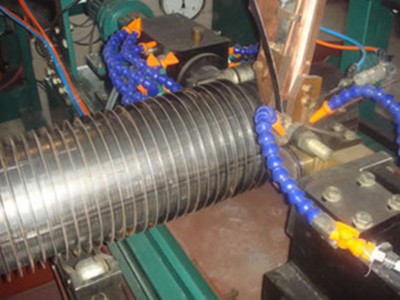

Photos de l'Equipement de soudage et tubes à ailettes en spirale fini
