Accueil Machines de soudage Machine de soudage (Ligne de soudage de tubes à ailettes en H pour chaudière)

Machine de soudage (Ligne de soudage de tubes à ailettes en H pour chaudière)

Machine de soudage (Ligne de soudage de tubes à ailettes en H pour chaudière)

Description
Notre machine de soudage de tubes à ailettes en H est développée pour la production de tube à ailette composé d'un seul tube ou de double tubes. Le tube à ailettes est largement utilisé dans les chaudières. Cette soudeuse de tubes à ailettes comprend un chariot de poussée, un système pneumatique, une unité de soudage et un support de cadre.

Contrôlée avec un système PLC, la machine de soudage de tubes à ailettes pour chaudière en H permet une production semi-automatique. Le processus de production comprend une alimentation manuelle de tube en acier, un déchargement manuel de tube à ailettes, un chargement manuel d'ailettes et une livraison d'ailettes automatique. L'espace et la longueur d'ailettes sont réglés par le système PLC. De plus, l'espace d'ailette pour un tube peut être réglé.

Capacité du Ligne de soudage de tubes à ailettes en H pour chaudière

Article Spécifications
Longueur de tube à ailette en H adéquate 1-15m
Epaisseur de tube à ailette en H adéquate 2-3mm
Diamètre de tube en acier adéquat 19-51mm
Matériau adéquat Base de tube Acier au carbone Acier au carbone Acier inoxydable
Ailette Acier au carbone Alliage d'acier à faible tenue en carbone Acier inoxydable

Paramètres techniques de la Ligne de soudage de tubes à ailettes en H pourchaudière
Article Spécifications
Source électrique de soudage Variateur de fréquence à circuit intermédiaire, 160kVA×3
Méthode de refroidissement du transformateur de soudage Refroidissement de l'eau compulsif Reffro
Diode de redresseur au silicium ABB de Swiss, 12 pièces
Électrode de soudage actif Alliage Be-Co-Cu
Force de presse d'électrodes de soudage 2500N
Cylindre pneumatique pour presse et positionnement Airtec de Taiwan
Unité de durcissement pour section de soudage Période de recuit ajustable
Vitesse de soudage <4s (pour tube de base 38.1mm & ailette 3mm)
Résistance à la soudure >50MPa ou étirage de la base du tube
Largeur de cordon de soudure Plus large que l'épaisseur
Tolérance de longueur d'ailette soudée (longueur complète) ±1mm
Tolérance de longueur d'ailette soudée (fractionnelle) ±0.5mm
Tolérance de pas d'ailette ±0.1mm
Perpendicularité de l'ailette et de la base du tube ±1°
Différence de hauteur entre ailettes ±0.2mm
Distance de centre entre deux tubes ±0.2mm (pour tube jumeau)

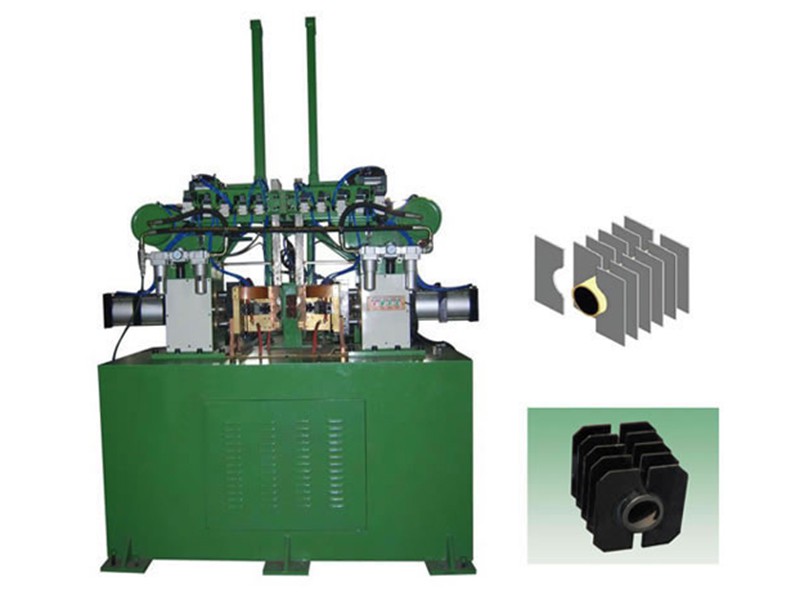

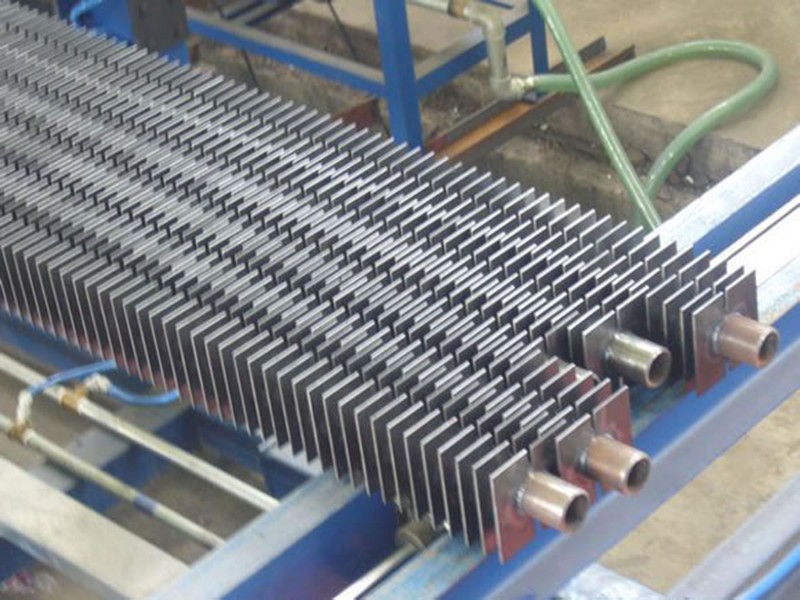

Photo de la Ligne de soudage de tubes à ailettes en H pour chaudière
