Nous pouvons fabriquer toutes les machines liées à la fabrication de jantes,par exemple la machine de pliage de jantes,la cintreuse(Machine de cintrage de jantes),la machine à couder à rouleaux de diamètre réglable pour jantes etc.

Machine de pliage de jantes

Description de la Cintreuse de jantes
Cette cintreuse de jantes est utilisée pour cintrer une plaque d'acier en un semi produit de forme ronde pour la production de jantes. Les rouleaux de cintrage peuvent être ajustés pour le traitement de pièces de fabrication de diamètres différents.

Principaux paramètres techniques de la Cintreuse de jantes

Article Spécifications
Epaisseur de paroi de jante 2-6mm
Largeur de jante 4-8"
Diamètre de jante adéquate 12-18"
Matériau adéquat Acier au carbone
Vitesse de broche 55rpm
Puissance moteur principale 7.5kW
Mode d'entraînement de broche Joint universel
Ejection de produit fini Pneumatique
Matériaux de rouleau Acier 45# traité selon les technologies de recuit et trempage

Cintreuse(Machine de cintrage de jantes)

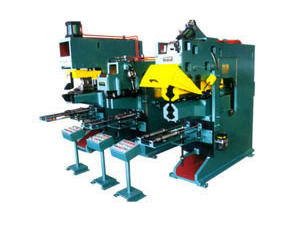

Description de la Machine de soudage bout à bout pour jantes
Stable et fiable, la machine de soudage bout à bout pour jantes adopte un système d'entrainement hydraulique. Les technologies de soudage par étincelage et de soudage bout à bout par refoulement sont appliquées pour le chauffage et le soudage de pièces de travail respectivement.

Paramètres techniques de la Machine de soudage bout à bout pour jantes

Article Spécifications
Capacité de transformateur nominale 800kVA
Tension primaire nominale 380V
Zone de section de jante adéquate 400-4500mm2
Largeur de jante maximum 500mm
Largeur de jante minimum 100mm
Vitesse de soudage 0.8-30mm/min
Force de serrage maximum 600KN
Force de refoulement maximum 300KN
Espace de mâchoire ajustable maximum 80mm
Tension ajustable 7.6-14.6V
Pression de fonctionnement hydraulique 5-15MPa
Puissance moteur de pompe hydraulique 22kW
Pression d'eau de refroidissement 0.2MPa
Ecoulement d'eau de refroidissement ≥3000L/N
Cycle d'opération 60%
Dimensions de machine 2800×2000×2500mm
Poids de machine 15 tonnes

Machine de pliage de jantes

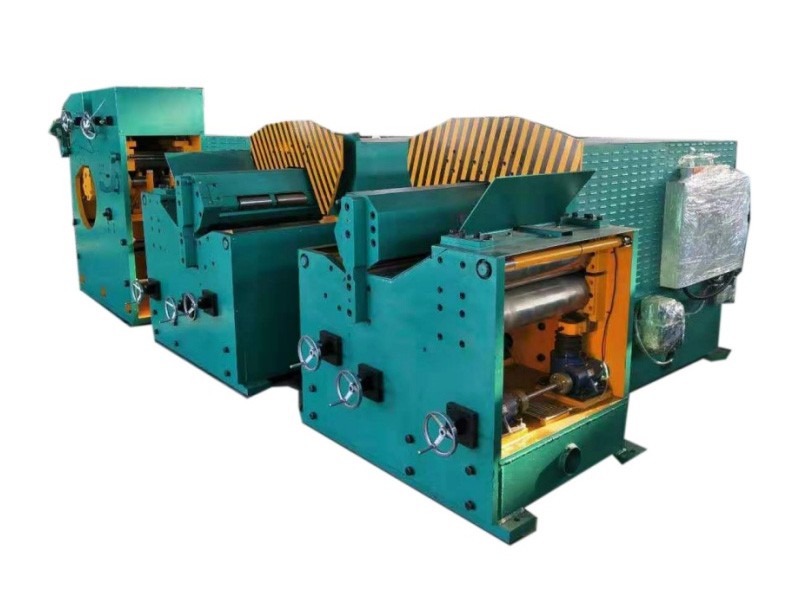

Description de la Machine de détourage de jante
La machine de détourage de jante est composée d'une machine de rayage et de planification, une machine de redressement d'embout. Le chargement et le déchargement sont effectués manuellement.

Paramètres techniques de la Machine de détourage de jante

Article Spécifications
Système PLC Omron du Japon
Ecran tactile Delta de Taiwan
Bouton Schneider
Armoire de contrôle électrique Boîtier électronique
Capteur Importé du Japon
Pompe de lubrification Pompe hydraulique à carte sec BIJUR des Etats-Unis
Puissance moteur de station hydraulique 45kW

Machine à couder à rouleaux de diamètre réglable pour jantes

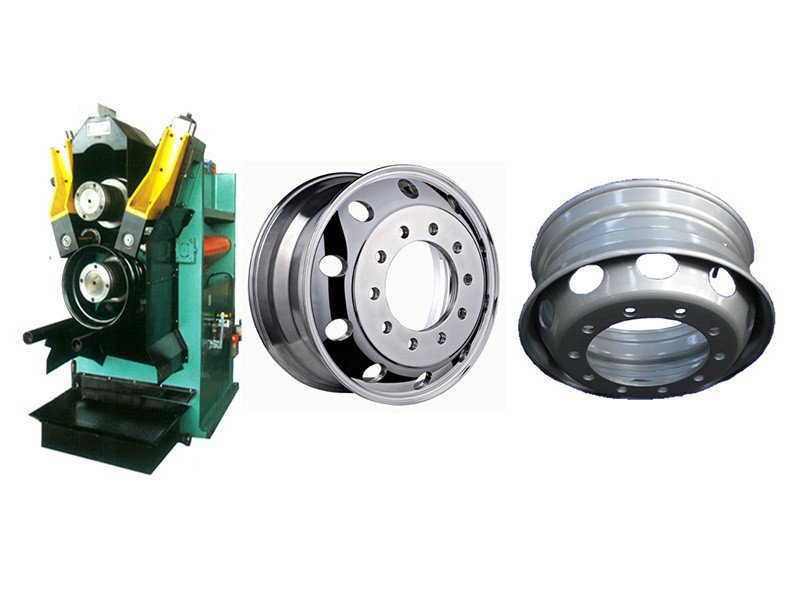

Description de la Profileuse de jante
Spécialement adéquate pour le traitement final de la production de jante, la profileuse de jante est applicable pour traiter les matériaux en différentes formes grâce aux différents moules changeables. Entraîné par un système hydraulique, ce produit est stable et fiable à utiliser.

Paramètres techniques de la Profileuse de jante

Article Spécifications
Diamètre de jante adéquat 12-18'
Largeur de jante adéquate 4-8'
Diamètre de bras principal 135mm
Longueur de bras principale 350mm
Quantité de formage principale 2
Quantité de rouleau de guidage 2
Diamètre d'arbre de détour latéral 90 mm
Course de guidage latérale 200mm
Vitesse d'arbre principal 50-450rpm
Distance maximum entre l'arbre principal supérieur et inférieur 362mm
Distance minimum entre arbre principal supérieur et inférieur 262mm
Angle d'inclinaison ajustable de l'arbre principal 0-1.5°
Distance ajustable de l'arbre axial principal inférieur ± 2mm
Force d'augmentation de bras principal inférieur 10000kgf
Couple d'arbre principal 3850N·m
Puissance moteur de pompe hydraulique 68kW
Mode de lubrification Lubrification centrale forcée
Dimensions de machine 2000×1600×1800mm

Contactez nous pour acquérir plus d'informations
Nous souhaitons que notre machine de soudage vous satisfera pleinement.
